পাওয়ার ট্রান্সফরমার কি দিয়ে তৈরি?

ট্রান্সফরমারসাবধানে বাছাই করা সমস্ত ধরণের উপকরণ একসাথে রাখুন। প্রতিটি তার বৈদ্যুতিক, চৌম্বকীয়, তাপীয় বা যান্ত্রিক বৈশিষ্ট্যের জন্য বাছাই করা হয়। একটি ট্রান্সফরমারের মিশ্রণটি এটি কতটা ভাল কাজ করে, এটি কতটা নির্ভরযোগ্য থাকে এবং এটির দামের মধ্যে ভারসাম্য বজায় রাখে। উপাদান পছন্দ সত্যিই এর সামগ্রিক ফাংশন গঠন করে এবং এটি কতক্ষণ স্থায়ী হয়।

মূল উপাদান: চৌম্বক পথ

একটি ট্রান্সফরমারের মূল বিশেষ বৈদ্যুতিক ইস্পাত ব্যবহার করে। যে ইস্পাত চ্যানেল চৌম্বকীয় প্রবাহ বেশ দক্ষতার সাথে।

●শস্য-ওরিয়েন্টেড সিলিকন ইস্পাত, বা GOES, দক্ষ ট্রান্সফরমারের জন্য কাজ করে। এতে প্রায় 2 থেকে 3.5 শতাংশ সিলিকন রয়েছে। এটি বৈদ্যুতিক প্রতিরোধ ক্ষমতা বাড়ায় এবং এডি কারেন্ট লস কমায়। দানাগুলি কোল্ড-রোলিং এবং অ্যানিলিং দ্বারা সারিবদ্ধ হয়। তারা চৌম্বক ক্ষেত্রের দিকনির্দেশের সাথে সারিবদ্ধ। এই সেটআপটি অ-ওরিয়েন্টেড স্টিলের তুলনায় হিস্টেরেসিস ক্ষতিকে 30 শতাংশ কমিয়ে দেয়।

●অমরফাস মেটাল, মেটগ্লাসের মতো, সত্যিই উচ্চ-দক্ষতা সেটআপের জন্য আরেকটি বিকল্প হিসাবে কাজ করে। এটি একটি দ্রুত দৃঢ় সংকর ধাতু, সাধারণত বোরন এবং সিলিকন সহ লোহা। একটি স্ফটিক কাঠামো ছাড়া, এটি নিয়মিত ইস্পাতের তুলনায় 60 থেকে 70 শতাংশ হারে মূল ক্ষতি হ্রাস করে। তবুও, উপকরণে এর দাম বেশি। এটি যান্ত্রিকভাবে ভঙ্গুর হতে থাকে।

● Laminations কোর আপ করা. তারা পাতলা শীট স্ট্যাক করে, সাধারণত 0.23 থেকে 0.35 মিলিমিটার পুরু। নিরোধক সিরামিক বা ফসফেট আবরণ থেকে আসে। এগুলি স্তরগুলির মধ্যে এডি স্রোতকে বাধা দেয়।

কন্ডাক্টর উপাদান: বর্তমান পথ

উইন্ডিংয়ের জন্য এমন উপকরণ প্রয়োজন যা বিদ্যুৎ ভালভাবে পরিচালনা করে। তাদের কঠিন যান্ত্রিক শক্তিও প্রয়োজন।

●ইলেক্ট্রোলাইটিক টাফ পিচ কপার, বা ইটিপি, উইন্ডিংয়ের জন্য পথ বাড়ে। এটি পরিবাহিতার জন্য আন্তর্জাতিক অ্যানিল্ড কপার স্ট্যান্ডার্ডে 100 থেকে 101 শতাংশ আঘাত করে। এর নমনীয়তা এটিকে জটিল ঘূর্ণায়মান আকার তৈরি করতে দেয়। অ্যালুমিনিয়ামের তুলনায়, এটির যান্ত্রিক শক্তি আরও ভাল। এটি শর্ট সার্কিটগুলিকে আরও কার্যকরভাবে পরিচালনা করতে সহায়তা করে।

●অ্যালুমিনিয়াম অ্যালয়গুলি এমন জায়গায় দেখায় যেখানে খরচ অনেক গুরুত্বপূর্ণ। তারা ভলিউম দ্বারা তামার পরিবাহিতা প্রায় 61 শতাংশ প্রদান করে। ওজন দ্বারা, এটি মাত্র 30 শতাংশ। বর্তমান ক্ষমতা মেলানোর জন্য, তাদের ক্রস-বিভাগীয় এলাকার প্রায় 1.6 গুণ প্রয়োজন। প্লাস দিকে, তারা ওজন বাঁচায় এবং কাঁচামালের খরচ কমায়।

● কন্ডাক্টরের উপর নিরোধক কাগজের মোড়ক, যেমন ক্রাফ্ট বা তাপীয়ভাবে আপগ্রেড করা ধরনের অন্তর্ভুক্ত। পলিয়েস্টার, যেমন ড্যাক্রোন, বা নোমেক্সের মতো পলিমাইডও কাজ করে। তারা ঘুরিয়ে ঘুরিয়ে অন্তরণ. প্রায়ই, বার্নিশ বা রজন অতিরিক্ত সুরক্ষার জন্য তাদের impregnates।

নিরোধক সিস্টেম: অস্তরক বাধা

একটি স্তরযুক্ত নিরোধক সেটআপ বৈদ্যুতিক ভাঙ্গন ঘটতে বাধা দেয়।

●সেলুলোজ-ভিত্তিক উপাদান প্রধান কঠিন নিরোধক গঠন করে। ক্রাফ্ট পেপার এবং প্রেসবোর্ড বিলের সাথে মানানসই। কখনও কখনও তারা তাপ প্রতিরোধের জন্য সুগন্ধযুক্ত পলিমাইড দিয়ে আপগ্রেড করে। ছিদ্রযুক্ত বিল্ড তেল বা রজন সম্পূর্ণরূপে ভিজতে দেয়।

● তরল নিরোধক স্বাভাবিক পছন্দ হিসাবে খনিজ তেল সঙ্গে লাঠি. প্রাকৃতিক এবং সিন্থেটিক এস্টার ভাল অগ্নি নিরাপত্তা এবং পরিবেশ-বন্ধুত্বের জন্য ভিত্তি লাভ করে। এই তরলগুলি 30 কিলোভোল্টের বেশি ডাইলেক্ট্রিক শক্তি নিয়ে গর্ব করে। এস্টার-ভিত্তিকগুলির 300 ডিগ্রি সেলসিয়াসের উপরে আগুনের পয়েন্ট রয়েছে।

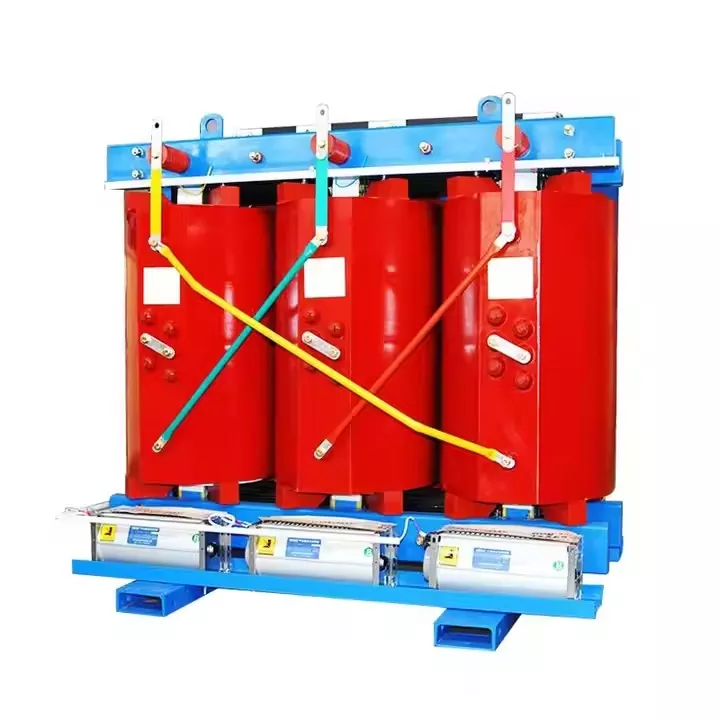

●সলিড কাস্টিং উপকরণ হ্যান্ডেলশুকনো ধরনের ট্রান্সফরমার।Epoxy বা পলিয়েস্টার রেজিন windings আবৃত. তারা পরিবেশ থেকে যান্ত্রিক সহায়তা এবং ঢাল প্রদান করে। আংশিক স্রাব 5 পিকোকুলম্বের নিচে থাকে।

কাঠামোগত এবং সহায়ক উপাদান

● ট্যাঙ্ক এবং ঘের কার্বন ইস্পাত ব্যবহার করে, প্রায়ই ASTM A36 গ্রেড। আবরণ বহিরঙ্গন ব্যবহারের জন্য জারা প্রতিরোধ. হারমেটিকভাবে সিল করা সংস্করণগুলি স্টেইনলেস স্টিলের সাথে যেতে পারে। রেডিয়েটারগুলি কার্বন ইস্পাত থেকেও আসে। অভ্যন্তরীণ baffles তেল প্রবাহ গাইড.

●Bushings প্রায়ই রুটিন অ্যাপ্লিকেশনের জন্য চীনামাটির বাসন সঙ্গে লেগে থাকে। পলিমারের ধরন, সিলিকন রাবারের মতো, হালকা ওজন এবং ভাঙচুরের প্রতিরোধের জন্য বাষ্প গ্রহণ করে। ভিতরে, কন্ডাক্টর তামা। তারা সিলভার বা টিনের প্রলেপ পায়।

●সংরক্ষক সিস্টেম ইস্পাত থেকে তৈরি. নমনীয় ঝিল্লি, যেমন নাইট্রিল রাবার বা ফ্লুরোপলিমার, তেলকে বাইরের বাতাস থেকে দূরে রাখে।

●কুলিং ইকুইপমেন্টে অ্যালুমিনিয়াম ব্লেড সহ ফ্যান রয়েছে। মোটরগুলি বল-বিয়ারিং বা হাতা-বিয়ারিং ডিজাইন ব্যবহার করে। তারা অবিরাম চলমান জন্য রেট. জোর করে-তেল সেটআপে পাম্প ইম্পেলারগুলি ব্রোঞ্জ বা স্টেইনলেস স্টিল হতে থাকে।

প্রতিরক্ষামূলক এবং পর্যবেক্ষণ উপাদান

●প্রেশার রিলিফ ডিভাইসে স্টেইনলেস স্টিল বা বিশেষ পলিমার থেকে ডায়াফ্রাম রয়েছে। তারা সঠিক চাপ স্তরে ফেটে যায়।

●সিলিকা জেল নিঃশ্বাসে যায়। এটি প্রায়ই কোবাল্ট ক্লোরাইড সূচক অন্তর্ভুক্ত করে। এটি নীল থেকে গোলাপী হয়ে যায় কারণ এটি আর্দ্রতা শোষণ করে।

● মনিটরিং সেন্সর তাপমাত্রা পরীক্ষা করার জন্য PT100 বা PT1000 প্ল্যাটিনাম প্রতিরোধের থার্মোমিটার ব্যবহার করে। Piezoresistive বা ক্যাপাসিটিভ ধরনের চাপ পর্যবেক্ষণ পরিচালনা করে।

ম্যানুফ্যাকচারিং এবং প্রসেসিং ম্যাটেরিয়ালস

●Impregnation বার্নিশ পলিয়েস্টার, epoxy, বা polyurethane উপর ভিত্তি করে. তারা আর্দ্রতা থেকে রক্ষা করে এবং যান্ত্রিক স্থিতিশীলতা যোগ করে।

●আঠালো এবং সিলেন্ট সিলিকন, পলিউরেথেন, বা বিউটাইল যৌগ থেকে আঁকা। তারা gaskets এবং বন্ড অংশ সীলমোহর.

●সারফেস ট্রিটমেন্ট জিঙ্ক সমৃদ্ধ প্রাইমার প্রয়োগ করে। পলিউরেথেন টপকোটগুলি জারা প্রতিরোধের জন্য অনুসরণ করে। শুকনো ফিল্মের বেধ সাধারণত 150 থেকে 250 মাইক্রোমিটার চলে।

বিল্ডিং ট্রান্সফরমারে উপাদান পছন্দ একশ বছরের অবিচলিত পরিবর্তন দেখায়। তারা যান্ত্রিক, তাপীয়, পরিবেশগত এবং ব্যয়ের কারণগুলির বিরুদ্ধে বৈদ্যুতিক চাহিদার ওজন করে। প্রতিটি অংশের বৈশিষ্ট্যগুলি দক্ষতাকে প্রভাবিত করে, যা 99.7 শতাংশের বেশি আঘাত করতে পারে। তারা কর্মক্ষম জীবনকে প্রভাবিত করে, প্রায়শই 25 থেকে 40 বছর। পরিবেশগত প্রভাব সম্পর্কও মধ্যে. বস্তুগত বিজ্ঞান ট্রান্সফরমার প্রযুক্তিতে অগ্রগতি চালায়। নতুন ডিজাইন টেকসই বিকল্পের দিকে ঝুঁকছে। পুনর্ব্যবহারযোগ্য ধাতু, বায়োডিগ্রেডেবল তরল এবং টেকসই নিরোধক সবই একটি ভূমিকা পালন করে। এই স্থানান্তরটি শিল্পে একটি বৃত্তাকার অর্থনীতির দিকে নির্দেশ করে।
