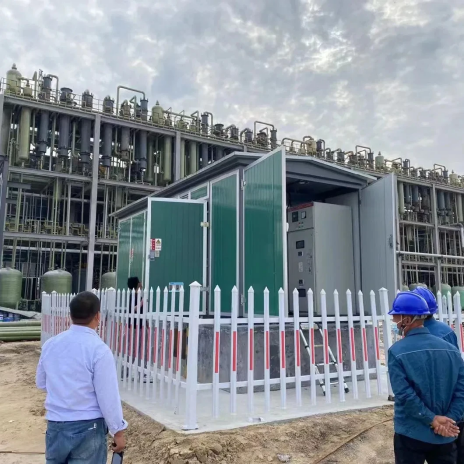

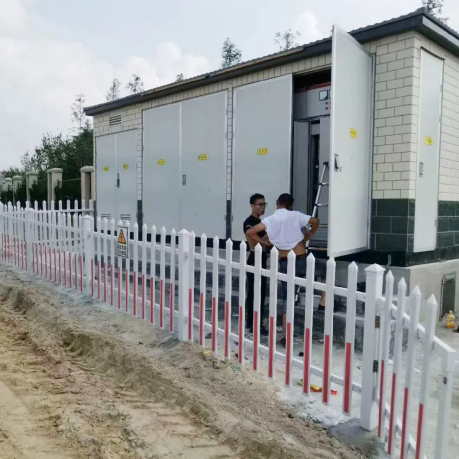

বক্স-টাইপ সাবস্টেশন

বক্স-টাইপ সাবস্টেশন (বক্স-টাইপ সাবস্টেশন হিসাবে সংক্ষেপিত) আবাসিক অঞ্চল, নগর পাবলিক সাবস্টেশন, ঝামেলা শহরতলির অঞ্চলগুলি, নির্মাণ বিদ্যুৎ সরবরাহ ইত্যাদির জন্য উপযুক্ত It এটি এক ধরণের উচ্চ-ভোল্টেজ সুইচগিয়ার, পাওয়ার ট্রান্সফর্মার, লো-ভোল্টেজ স্যুইচগার, বৈদ্যুতিক শক্তি মেরামত সরঞ্জাম এবং প্রতিক্রিয়াযুক্ত ক্ষতিপূরণ ডিভাইসগুলির জন্য প্রয়োজনীয়তাগুলির জন্য প্রয়োজনীয়তা ব্যবহার করে।

বক্স-টাইপ সাবস্টেশন কাঠামো:

1। দ্যবক্স-টাইপ সাবস্টেশনসূর্য সুরক্ষা, বৃষ্টি সুরক্ষা, ধূলিকণা সুরক্ষা, মরিচা সুরক্ষা এবং ছোট প্রাণীদের (যেমন সাপ) প্রতিরোধ সহ স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে শেলের অবশ্যই পাঁচটি সুরক্ষা ফাংশন থাকতে হবে। শেল উপাদান স্টেইনলেস স্টিল প্লেট, ঠান্ডা-ঘূর্ণিত স্টিল প্লেট, অ্যালুমিনিয়াম অ্যালো প্লেট, রঙ স্টিলের প্লেট এবং সিমেন্ট প্লেট হতে পারে। বাক্সের বডিটিতে তিনটি অংশ রয়েছে: বেস, শেল এবং শীর্ষ কভার। বেসটি সাধারণত চ্যানেল ইস্পাত, কোণ স্টিল, ফ্ল্যাট স্টিল, ইস্পাত প্লেট ইত্যাদি ব্যবহার করে বোল্টগুলির সাথে ঝালাই বা স্থির থাকে; বায়ুচলাচল, তাপ অপচয় এবং খালি এবং আউটলেট লাইনগুলির চাহিদা পূরণের জন্য, স্ট্রিপ গর্ত এবং বিজ্ঞপ্তি গর্তগুলি সংশ্লিষ্ট অবস্থানে খোলা হয়। বক্স শেল এবং শীর্ষ কভারটি বাঁকানো, ld ালাই বা স্ক্রু, কব্জাগুলি এবং সম্পর্কিত বিশেষ আনুষাঙ্গিকগুলির সাথে চ্যানেল ইস্পাত, কোণ স্টিল, স্টিল প্লেট, অ্যালুমিনিয়াম অ্যালো প্লেট, রঙ স্টিল প্লেট, সিমেন্ট প্লেট ইত্যাদির সাথে সংযুক্ত থাকতে পারে গরম গ্রীষ্মে শক্তিশালী সূর্যের আলো বিকিরণ প্রতিরোধের জন্য, "কম কম্বাইনড ইনসুলেশন উপকরণগুলি সহ পলি, সাধারণভাবে ব্যবহৃত রক, সাধারণভাবে ব্যবহৃত হয়, সাধারণভাবে ব্যবহৃত হয় বেশিরভাগ ডিজাইনাররা আর ইনসুলেশন ফিলারগুলি দিয়ে শেলটি পূরণ করার পদ্ধতিটি ব্যবহার করেন না, কারণ এটি সূর্যের এক্সপোজার প্রতিরোধ করতে পারে তবে এটি এখনও ট্রান্সফর্মারের তাপ অপচয়কে বাধা দেয়। অতএব, শেলের উপর লুভার গর্তগুলি ধরে রাখার পাশাপাশি, তাপ অপচয় হ্রাস অঞ্চল বৃদ্ধি করা হয় এবং উত্পাদন ব্যয় হ্রাস করার সময় তাপকে বিলুপ্ত করতে বায়ু সংশ্লেষকে আরও শক্তিশালী করা হয়।

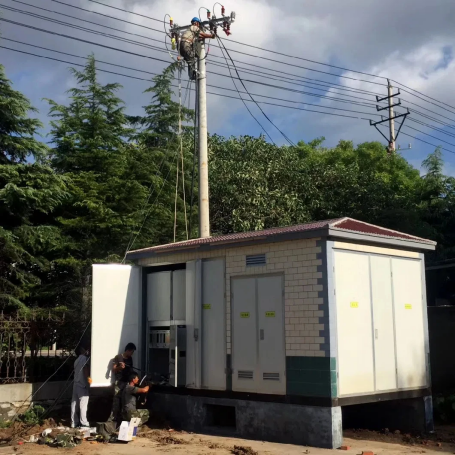

2। বক্স ট্রান্সফর্মারটির উচ্চ-ভোল্টেজ বিতরণ ডিভাইসটি দুটি প্রকারে বিভক্ত: আগত লাইন মোডের দিক থেকে টার্মিনাল টাইপ এবং রিং নেটওয়ার্কের ধরণ; আগত লাইনের দিকের দিক থেকে, এটি বাক্সের শীর্ষ থেকে (বেশিরভাগ traditional তিহ্যবাহী বক্স ট্রান্সফর্মারগুলিতে ব্যবহৃত) এবং উচ্চ-ভোল্টেজ কেবলের ট্রেঞ্চগুলি (সাধারণত আধুনিক ডিজাইনে ব্যবহৃত) ব্যবহার করে ভূগর্ভস্থ আগত এবং বহির্গামী লাইনগুলিতে ওভারহেড ইনকামিং লাইনে বিভক্ত করা যেতে পারে। এসএফ 6 গ্যাসের সাথে অনেকগুলি এসএফ 6 সিরিজ লোড সুইচ রয়েছে যা অর্ক নিভে যাওয়া মাধ্যম হিসাবে, তবে ব্যয়টি এফএন 12 সিরিজের উচ্চ-ভোল্টেজ লোড সুইচগুলির চেয়ে বেশি। এই ধরণের স্যুইচটিতে ফিউজ, ফিউজ, গ্রাউন্ডিং সুইচ ইত্যাদি সহ বিভিন্ন কাঠামো রয়েছে এবং সাধারণত লাইভ ডিসপ্লে দিয়ে সজ্জিত থাকে। অপারেটিং প্রক্রিয়াটি বেশিরভাগ ক্ষেত্রে ম্যানুয়াল এবং বৈদ্যুতিক। ফিউজ সহ স্যুইচ সুরক্ষা সরঞ্জামগুলি যখন সার্কিটটি শর্ট-সার্কিট করা হয় তখন স্বয়ংক্রিয়ভাবে কেটে যেতে পারে। আর্ক নিভে যাওয়া মাধ্যম হিসাবে ভ্যাকুয়াম সহ ভ্যাকুয়াম সুইচ রয়েছে, যা একা ব্যবহার করা যেতে পারে, ফিউজ সহ, বা এসএফ 6 সিরিজের লোড সুইচগুলির সাথে সিরিজে, তবে এটি ব্যয় বাড়িয়ে তুলবে। ব্যবহারকারীদের যদি তাদের কোনও বিশেষ প্রয়োজনীয়তা না থাকে তবে এগুলি এভাবে ব্যবহার করার দরকার নেই। যদি ব্যবহারকারীর উচ্চ-ভোল্টেজ মিটারিংয়ের প্রয়োজনীয়তা থাকে তবে বক্স-টাইপ ট্রান্সফর্মারের উচ্চ-ভোল্টেজ বিতরণ ডিভাইসটি অবশ্যই একটি উচ্চ-ভোল্টেজ মিটারিং ক্যাবিনেটের সাথে সজ্জিত থাকতে হবে এবং এর কাঠামোটি সাধারণত সিটি, পিটি, মিটারিং মিটার, রিমোট কন্ট্রোল এবং টেলিমেট্রি ডিভাইসগুলির সমন্বয়ে গঠিত। যাইহোক, বক্স-টাইপ সাবস্টেশনটির মিটারিংটি নিম্ন-ভোল্টেজ পক্ষের উপর ভিত্তি করে হওয়া উচিত, যা বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা উন্নত করতে পারে এবং অস্থির কারণগুলি হ্রাস করতে পারে। ট্রান্সফর্মার ক্ষতি ব্যবহারকারীর দ্বারা বহন করা বিদ্যুতের চার্জে রূপান্তরিত হতে পারে।

3। দ্যবক্স-টাইপ ট্রান্সফর্মারএকটি স্বাধীন ট্রান্সফর্মার রুম দিয়ে সজ্জিত, যা মূলত একটি ট্রান্সফর্মার, একটি স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা, আলো এবং সুরক্ষা রক্ষক দ্বারা গঠিত। ট্রান্সফর্মারটি চলাকালীন প্রচুর তাপ নির্গত করবে, সুতরাং তাপ অপচয় এবং বায়ুচলাচল সমস্যাগুলি বক্স ট্রান্সফর্মার ডিজাইনের মূল পয়েন্ট। ট্রান্সফর্মারের ক্রিয়াকলাপ দ্বারা উত্পন্ন তাপটি অভ্যন্তরীণ তাপমাত্রা বাড়িয়ে তুলবে, বিশেষত যখন পরিবেষ্টিত তাপমাত্রা বেশি থাকে। একা প্রাকৃতিক বায়ুচলাচল প্রায়শই নির্ভরযোগ্য এবং নিরাপদ অপারেশন নিশ্চিত করতে পারে না। ছোট ক্ষমতার জন্য প্রাকৃতিক বায়ুচলাচল ব্যবহারের পাশাপাশি, তাপমাত্রা পরিমাপ সুরক্ষা সাধারণত ডিজাইন করা হয় এবং সমস্যা সমাধানের জন্য জোর করে নিষ্কাশন ব্যবস্থা ব্যবহার করা হয়। সিস্টেমটি মূলত একটি পরিমাপকারী ডিভাইস নিয়ে গঠিত যা ট্রান্সফর্মারের ঘরের তাপমাত্রা এবং তেলের তাপমাত্রা পরিমাপ করতে পারে এবং ম্যানুয়াল এবং স্বয়ংক্রিয় নিয়ন্ত্রণ সার্কিটের মাধ্যমে সেট রেঞ্জ অনুযায়ী এক্সস্টাস্ট ফ্যান ইনপুট নিয়ন্ত্রণ করতে পারে। ট্রান্সফর্মারটি তেল-নিমজ্জনিত বা শুকনো ধরণের হিসাবে নির্বাচন করা যেতে পারে। শুকনো প্রকারটি ব্যয়বহুল হওয়ায় ব্যবহারকারীরা সাধারণত বিশেষ প্রয়োজনীয়তা ছাড়াই ব্যয় হ্রাস করতে তেল-নিমজ্জনিত প্রকার পছন্দ করেন। ক্ষমতাটি সাধারণত 100-1250kva হয় এবং সর্বাধিক 1600kva এর বেশি হয় না।

4। বক্স ট্রান্সফর্মারটির নিম্ন-ভোল্টেজ রুমে শিল্প ও খনির উদ্যোগ বা আবাসিক অঞ্চলের বিভিন্ন ব্যবহারের অনুষ্ঠান অনুসারে বিভিন্ন নকশার কাঠামো রয়েছে। শিল্প ও খনির উদ্যোগে ব্যবহৃত বক্স ট্রান্সফর্মারগুলি বিদ্যুৎ সরবরাহ এবং আলোক বিদ্যুত সরবরাহের জন্য আলাদাভাবে ডিজাইন করা উচিত। কম ভোল্টেজ পরিমাপ করার সময়, পাওয়ার সাপ্লাই ব্যুরোকে আলোক বিদ্যুতের পৃথক মিটারিং প্রয়োজন কারণ আলোক বিদ্যুতের ইউনিটের দাম বিদ্যুতের বিদ্যুতের চেয়ে বেশি। আবাসিক অঞ্চলে ব্যবহৃত সাবস্টেশনটির বিদ্যুতের বিদ্যুতের সমস্যা বিবেচনা করার প্রয়োজন নেই। লো-ভোল্টেজ রুমে আউটপুট রুটের সংখ্যা ট্রান্সফর্মার এবং ব্যবহারকারীর প্রয়োজনীয়তার ক্ষমতা অনুযায়ী পরিবর্তিত হয়। যদি ক্ষমতাটি ছোট হয় এবং চাহিদা ছোট হয় তবে কম রুট সেট করা যেতে পারে; যদি ক্ষমতা বড় হয় এবং চাহিদা বেশি হয় তবে আরও রুট সেট করা যেতে পারে। এটি একটি করিডোর অপারেশন ফর্ম্যাটেও রাখা যেতে পারে।
