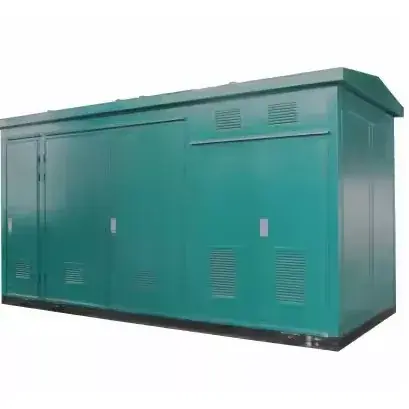

বক্স-টাইপ ট্রান্সফর্মার সাবস্টেশনমূলত তাদের কাঠামো, নকশা এবং প্রয়োগের পরিস্থিতি অনুসারে নিম্নলিখিত প্রকারগুলিতে বিভক্ত।
উচ্চ এবং নিম্ন ভোল্টেজ সম্পূর্ণ সেট এবং ট্রান্সফর্মারগুলি একটি ধাতব বাক্সে ইনস্টল করা হয় এবং সহজেই রক্ষণাবেক্ষণ এবং অপারেশনের জন্য একটি অপারেশন করিডোর বাক্সে রেখে দেওয়া হয়। তবে এটি তুলনামূলকভাবে আকারে বড় এবং বর্তমানে খুব কমই ব্যবহৃত হয়।
সরঞ্জামগুলির বিদ্যমান সম্পূর্ণ সেটগুলি ব্যবহার করার পরিবর্তে, উচ্চ এবং নিম্ন ভোল্টেজ নিয়ন্ত্রণ এবং সুরক্ষা বৈদ্যুতিক সরঞ্জামগুলি একটি কমপ্যাক্ট পুরো গঠনের জন্য সরাসরি বাক্সে সংহত করা হয়। নকশাটি রক্ষণাবেক্ষণ-মুক্ত বিবেচনা করে, কোনও অপারেশন করিডোরের প্রয়োজন হয় না এবং বাক্সটি ছোট। তবে, ছোট আকারটি এটিকে বিভিন্ন অ্যাপ্লিকেশন দৃশ্যের জন্য উপযুক্ত করে তোলে যেমন আবাসিক অঞ্চল, নগর পাবলিক ট্রান্সফর্মার ইত্যাদি ইত্যাদি
উচ্চ-ভোল্টেজ নিয়ন্ত্রণ এবং সুরক্ষা ডিভাইসগুলি সরল করা হয়, এবং উচ্চ এবং নিম্ন ভোল্টেজ বিতরণ ডিভাইসগুলি এবং ট্রান্সফর্মার বডি ট্রান্সফর্মার তেল ট্যাঙ্কে সংহত হয় একটি কমপ্যাক্ট পুরো গঠনের জন্য। তবে, ইন্টিগ্রেটেড বক্স-টাইপ সাবস্টেশনটি আকারে ছোট, একই ক্ষমতার তেল-নিমজ্জনিত ট্রান্সফর্মারের কাছাকাছি এবং ইউরোপীয় বক্স-টাইপ ট্রান্সফর্মারের প্রায় এক তৃতীয়াংশ।
কাঠামোটি ইউরোপীয় বক্স ট্রান্সফর্মারের মতো, তবে এটি "ভূগর্ভস্থ" প্রয়োজনীয়তার জন্য অনুকূলিত এবং দুটি আকারে বিভক্ত: আধা-সমাহিত এবং সম্পূর্ণ কবর দেওয়া। তবে এটি একটি ছোট অঞ্চল দখল করে এবং এমনকি গ্রাউন্ড অঞ্চলটি দখল করে না, যা নগর জমির ঘাটতি অঞ্চলের জন্য উপযুক্ত।
এটি একটি ধারকটির মতো দেখায় এবং এটি একটি প্রিফ্যাব্রিকেটেড বাক্স, মাধ্যমিক শক্তি রূপান্তর সরঞ্জাম, কেবিন সহায়ক সুবিধা ইত্যাদি নিয়ে গঠিত এটি কারখানায় তৈরি এবং একত্রিত হয় এবং তারপরে ইনস্টলেশনের জন্য সাইটে স্থানান্তরিত হয়। এটি বড় এবং জটিল প্রকল্পগুলির জন্য উপযুক্ত এবং এতে উচ্চ স্তরের বুদ্ধি এবং মানককরণ রয়েছে।
এটি মূলত একটি "পিন-আকৃতির" লেআউট সহ একটি ইউরোপীয় বক্স ট্রান্সফর্মার, যা আকারে ছোট এবং শহুরে প্রধান রাস্তা এবং ব্যস্ত রাস্তাগুলির মতো জায়গাগুলির জন্য উপযুক্ত। এটি একটি ছোট অঞ্চল দখল করে (সাধারণত 3 বর্গ মিটারেরও কম), এর উচ্চতর পারফরম্যান্স রয়েছে এবং এটি পরিচালনা করা এবং বজায় রাখা সহজ।
বিভিন্ন ধরণের বক্স সাবস্টেশন রয়েছে, যার প্রতিটি নিজস্ব অনন্য কাঠামো এবং প্রযোজ্য পরিস্থিতি সহ। দুটি সাধারণ ধরণের হ'ল ইউরোপীয়-স্টাইলের বক্স ট্রান্সফর্মার এবং আমেরিকান-স্টাইলের বক্স ট্রান্সফর্মারগুলি, যা যথাক্রমে কমপ্যাক্টনেস এবং ছোট আকার দ্বারা চিহ্নিত করা হয়; আন্ডারগ্রাউন্ড বক্স ট্রান্সফর্মার এবং মিনিয়েচারাইজড বক্স ট্রান্সফর্মারগুলি নগর জমির ঘাটতির সমস্যার সমাধান সরবরাহ করে; প্রিফ্যাব্রিকেটেড কেবিন-টাইপ বক্স ট্রান্সফর্মারগুলি বড় এবং জটিল প্রকল্পগুলির জন্য উপযুক্ত।
