থ্রি-ফেজ তেল-নিমজ্জনিত ট্রান্সফর্মার: পাওয়ার সিস্টেমে মূল সরঞ্জাম

ওভারভিউ

থ্রি-ফেজ তেল-নিমজ্জনিত ট্রান্সফর্মারটি পাওয়ার ট্রান্সমিশন এবং বিতরণ ব্যবস্থায় একটি অপরিহার্য এবং গুরুত্বপূর্ণ সরঞ্জাম। এটি ফ্রিকোয়েন্সি অপরিবর্তিত রাখার সময় বৈদ্যুতিক শক্তি একটি ভোল্টেজ স্তর থেকে অন্য ভোল্টেজ স্তরে রূপান্তর করে। এই ধরণের ট্রান্সফর্মারটি উচ্চ দক্ষতা, নির্ভরযোগ্যতা এবং অর্থনীতির কারণে মাঝারি এবং উচ্চ ভোল্টেজ পাওয়ার সিস্টেমগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। আধুনিক বিতরণ নেটওয়ার্কের কাঠামোয়, তিন-পর্যায়ের তেল-নিমজ্জনিত ট্রান্সফর্মার ক্রমবর্ধমান গুরুত্বপূর্ণ ভূমিকা পালন করবে। সমাজের দ্রুত বিকাশের সাথে, তিন-পর্যায়ের তেল-নিমজ্জনিত ট্রান্সফর্মার আপগ্রেড হতে থাকবে।

বেসিক কাঠামো এবং কাজের নীতি

মূল কাঠামো রচনা

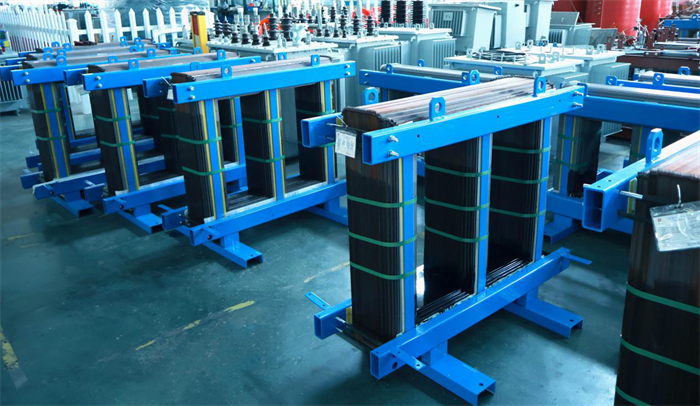

আয়রন কোর: এটি উচ্চ-ব্যাপ্তিযোগ্যতা সিলিকন স্টিল শিটগুলি দিয়ে তৈরি একটি চৌম্বকীয় সার্কিট সিস্টেম গঠনের জন্য তৈরি এবং এডি বর্তমান ক্ষতি হ্রাস করে

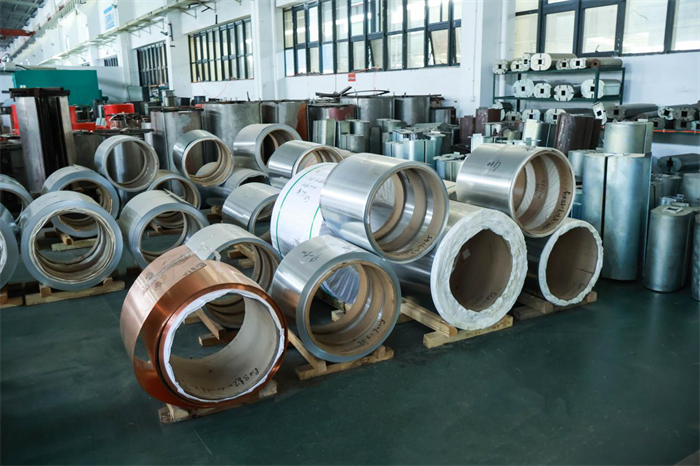

উইন্ডিং: এটিতে উচ্চ-ভোল্টেজ উইন্ডিং এবং লো-ভোল্টেজ উইন্ডিং অন্তর্ভুক্ত রয়েছে, সাধারণত তামা বা অ্যালুমিনিয়াম কন্ডাক্টর দিয়ে ক্ষত

অন্তরক তেল: একটি অন্তরক এবং শীতল মাধ্যম হিসাবে, খনিজ তেল বা সিন্থেটিক এস্টার তেল সাধারণত ব্যবহৃত হয়

তেল ট্যাঙ্ক: একটি সিলযুক্ত ধারক যা ট্রান্সফর্মার বডি এবং ইনসুলেটিং অয়েল ধারণ করে

তাপ অপচয় ডিভাইস: হিট সিঙ্ক, হিট পাইপ বা কুলিং ফ্যান সহ

প্রতিরক্ষামূলক ডিভাইস: তেল স্তরের গেজ, চাপ ত্রাণ ভালভ, গ্যাস রিলে ইত্যাদি etc.

কাজের নীতি

তড়িৎ চৌম্বকীয় অন্তর্ভুক্তির নীতির উপর ভিত্তি করে তিন-পর্যায়ের তেল-নিমজ্জনিত ট্রান্সফর্মার কাজ করে। যখন প্রাথমিক বাতাসটি কোনও এসি পাওয়ার উত্সের সাথে সংযুক্ত থাকে, তখন আয়রন কোরে একটি বিকল্প চৌম্বকীয় প্রবাহ উত্পন্ন হয়, যা মাধ্যমিক বাতাসে একটি বৈদ্যুতিন শক্তি প্ররোচিত করে। প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলির টার্নস অনুপাত পরিবর্তন করে, ভোল্টেজ বাড়ানো বা হ্রাস করা যায়।

প্রধান প্রযুক্তিগত বৈশিষ্ট্য

উচ্চ দক্ষতা: আধুনিক তিন-পর্যায়ের তেল-নিমজ্জনিত ট্রান্সফর্মারগুলির দক্ষতা সাধারণত 98% এরও বেশি পৌঁছতে পারে

ভাল তাপ অপচয় হ্রাস কর্মক্ষমতা: অন্তরক তেল কেবল নিরোধক সরবরাহ করে না, পাশাপাশি প্রাকৃতিক সংশ্লেষ বা জোর করে সঞ্চালনের মাধ্যমে কার্যকরভাবে তাপকে বিলুপ্ত করে দেয়

উচ্চ নিরোধক শক্তি: তেল-কাগজ ইনসুলেশন সিস্টেম উচ্চ ভোল্টেজ স্ট্রেস সহ্য করতে পারে

ওভারলোড ক্ষমতা: একটি নির্দিষ্ট স্বল্প-মেয়াদী ওভারলোড ক্ষমতা রয়েছে

দীর্ঘ জীবন: ডিজাইনের জীবন সাধারণত 25-30 বছর হয় এবং এটি যথাযথ রক্ষণাবেক্ষণের সাথে আরও দীর্ঘ হতে পারে

শ্রেণিবিন্যাস এবং প্রয়োগ

ব্যবহার দ্বারা শ্রেণিবিন্যাস

পাওয়ার ট্রান্সফর্মার: শত শত কেভিএ থেকে শত শত এমভিএ পর্যন্ত ক্ষমতা সহ পাওয়ার ট্রান্সমিশন এবং বিতরণ ব্যবস্থায় ব্যবহৃত

বিতরণ ট্রান্সফর্মার: টার্মিনাল শক্তি বিতরণের জন্য ব্যবহৃত হয়, সাধারণত 2500KVA এর বেশি হয় না

বিশেষ ট্রান্সফর্মার: যেমন বৈদ্যুতিক চুল্লি ট্রান্সফর্মার, রেকটিফায়ার ট্রান্সফর্মার ইত্যাদি

কুলিং পদ্ধতি দ্বারা শ্রেণিবিন্যাস

তেল-নিমজ্জনিত স্ব-কুলিং (ওনান): তেল প্রাকৃতিক সংশ্লেষ এবং বাতাসের প্রাকৃতিক সংশ্লেষের উপর নির্ভর করা

তেল-নিমজ্জনিত এয়ার-কুলিং (ওএনএএফ): এয়ার কুলিংকে জোর করার জন্য ভক্তদের যুক্ত করা

জোর করে তেল সঞ্চালন এয়ার-কুলিং (OFAF): তেল পাম্প বাহিনী তেল সঞ্চালন এবং ফ্যান কুলিং

জোর করে তেল সঞ্চালন জল কুলিং (OFWF): তেল পাম্প জোর করে তেল সঞ্চালন প্লাস ওয়াটার কুলার

রক্ষণাবেক্ষণ এবং ত্রুটি নির্ণয়

সাধারণ রক্ষণাবেক্ষণ আইটেম

তেলের গুণমান সনাক্তকরণ: তেল ব্রেকডাউন ভোল্টেজ, আর্দ্রতা সামগ্রী, অ্যাসিডের মান এবং দ্রবীভূত গ্যাসের নিয়মিত পরীক্ষা

উইন্ডিং ইনসুলেশন পরীক্ষা: বাতাসের প্রতিরোধ এবং নিরোধক প্রতিরোধের পরিমাপ

যান্ত্রিক পরিদর্শন: ফাস্টেনারগুলি পরীক্ষা করুন, চেঞ্জার অপারেটিং মেকানিজম ইত্যাদি আলতো চাপুন

কুলিং সিস্টেম রক্ষণাবেক্ষণ: ক্লিন রেডিয়েটার, ফ্যান এবং তেল পাম্প চেক করুন

সাধারণ ত্রুটি এবং চিকিত্সা

ইনসুলেশন এজিং: তেলতে দ্রবীভূত গ্যাস বিশ্লেষণ (ডিজিএ) দ্বারা পূর্বাভাস

বাতাসের বিকৃতি: ফ্রিকোয়েন্সি প্রতিক্রিয়া বিশ্লেষণ দ্বারা সনাক্তকরণ

তেল ফুটো: সময়মতো মেরামত ও তেল পুনরায় পরিশোধ

চেঞ্জার ব্যর্থতা: নিয়মিত রক্ষণাবেক্ষণ এবং জীর্ণ অংশগুলির প্রতিস্থাপন

উন্নয়ন প্রবণতা

পরিবেশ বান্ধব অন্তরক তেল: বায়োডেগ্রেডেবল এস্টার তেল খনিজ তেল প্রতিস্থাপন করে

বুদ্ধিমান: শর্ত রক্ষণাবেক্ষণ অর্জনের জন্য ইন্টিগ্রেটেড অনলাইন মনিটরিং সিস্টেম

নতুন উপাদান অ্যাপ্লিকেশন: নিরাকার অ্যালো কোর কোনও লোড ক্ষতি হ্রাস করে

কমপ্যাক্ট ডিজাইন: ভলিউম হ্রাস করুন এবং পাওয়ার ঘনত্ব বাড়ান

উপসংহার

ভবিষ্যতে, উচ্চতর দক্ষতা, দীর্ঘ জীবন এবং নিম্ন ক্ষতির সাথে ট্রান্সফর্মারগুলি আরও নির্ভরযোগ্য এবং সবুজ শক্তি নেটওয়ার্ক তৈরি করতে এবং বৈশ্বিক শক্তি পরিবর্তনের জন্য দৃ support ় সমর্থন সরবরাহ করতে সহায়তা করবে। লুগাও বিশ্বব্যাপী গ্রাহকদের বিভিন্ন চাহিদা মেটাতে উন্নয়নের প্রবণতার সাথে সামঞ্জস্য রেখে ডিজাইনের অনুকূলকরণ এবং পণ্যের গুণমান বাড়িয়ে তুলবে এবং গ্রাহকদের লুগাও থেকে উচ্চমানের শক্তি বিতরণ সমাধান সরবরাহ করতে প্রতিশ্রুতিবদ্ধ।
