কোন উচ্চ ভোল্টেজ সুইচগিয়ার নিরাপদ এবং আরো স্থিতিশীল পাওয়ার বিতরণের জন্য সঠিক?

কেন উচ্চ ভোল্টেজ সুইচগিয়ারের পছন্দ এত বেশি গুরুত্বপূর্ণ?

একটি উচ্চ-ভোল্টেজ বিতরণ ব্যবস্থায়, একটি দুর্বল সিদ্ধান্ত সমগ্র বৈদ্যুতিক নেটওয়ার্ককে প্রভাবিত করতে পারে। একটি মন্ত্রিসভা যা একটি উদ্ধৃতি শীটে গ্রহণযোগ্য বলে মনে হয় তা এখনও সমস্যা তৈরি করতে পারে যদি এর ব্রেকিং ক্ষমতা সঠিকভাবে মেলে না, যদি ফিডার ব্যবস্থা অসুবিধাজনক হয়, যদি ইনসুলেশন সিস্টেম সাইটের পরিবেশের জন্য অনুপযুক্ত হয়, অথবা যদি সরবরাহকারী স্পষ্ট অঙ্কন এবং পরীক্ষার নথি প্রদান করতে না পারে।

ক্রেতারা প্রায়ই আসেনউচ্চ ভোল্টেজ সুইচগিয়ারএকটি সহজ অনুরোধের সাথে: তাদের এমন সরঞ্জামের প্রয়োজন যা নিরাপদে বৈদ্যুতিক সার্কিটগুলিকে নিয়ন্ত্রণ, সুরক্ষা এবং বিচ্ছিন্ন করতে পারে। প্রকৃত প্রয়োজন, তবে, সাধারণত আরো জটিল হয়. একটি ইস্পাত প্ল্যান্টের জন্য প্রয়োজনীয় লোডগুলি পরিচালনা করতে পারে এমন সরঞ্জামের প্রয়োজন। একটি সাবস্টেশন প্রকল্পের স্থিতিশীল সুরক্ষা সমন্বয় প্রয়োজন। একটি বাণিজ্যিক কমপ্লেক্স কমপ্যাক্ট লেআউট এবং সহজ অপারেশন সম্পর্কে যত্ন নিতে পারে। একটি পুনর্নবীকরণযোগ্য শক্তি প্রকল্পের জন্য নির্ভরযোগ্য গ্রিড সংযোগ এবং ভবিষ্যতে সম্প্রসারণের প্রয়োজন হতে পারে। একটি খনন বা পেট্রোকেমিক্যাল সুবিধার জন্য কঠোর পরিবেশগত প্রতিরোধ এবং কঠোর পরিস্থিতিতে নিরাপদ অপারেশনের প্রয়োজন হতে পারে।

এই কারণেই নির্বাচন প্রক্রিয়া "কোন মডেল সবচেয়ে সস্তা?" দিয়ে শুরু করা উচিত নয় এটি শুরু করা উচিত "কোন কনফিগারেশন সিস্টেমটিকে অনেক বছর ধরে নিরাপদ, স্থিতিশীল, রক্ষণাবেক্ষণযোগ্য এবং সাইটের জন্য উপযুক্ত রাখবে?" এই প্রশ্নটি ক্রেতাকে লুকানো খরচ থেকে রক্ষা করে। প্রযুক্তিগত প্রস্তাব পর্যালোচনা করার সময় এটি ইঞ্জিনিয়ার এবং প্রকিউরমেন্ট দলকে একই ভাষায় কথা বলতে সাহায্য করে।

উচ্চ ভোল্টেজ সুইচগিয়ার কোন সমস্যা সমাধান করতে সাহায্য করে?

একটি সঠিকভাবে ডিজাইন করাউচ্চ ভোল্টেজ সুইচগিয়ারসিস্টেম বিদ্যুৎ বিতরণে বিভিন্ন গুরুতর ঝুঁকি পরিচালনা করতে সহায়তা করে। এটি কেবল পাওয়ার চালু এবং বন্ধ করে না। এটি ত্রুটিপূর্ণ বিভাগগুলিকে পৃথক করে, নিরাপদ রক্ষণাবেক্ষণ সমর্থন করে, সংযুক্ত সরঞ্জামগুলিকে রক্ষা করে এবং অপারেটরদের আরও আত্মবিশ্বাসের সাথে বৈদ্যুতিক নেটওয়ার্ক নিয়ন্ত্রণ করতে সহায়তা করে৷

• ভুল আলাদা থাকা:যখন একটি শর্ট সার্কিট বা অস্বাভাবিক অবস্থা দেখা দেয়, সুইচগিয়ার অবশ্যই প্রভাবিত সার্কিটটিকে দ্রুত এবং নিরাপদে আলাদা করতে সাহায্য করবে।
• কর্মীদের নিরাপত্তা:ইন্টারলকিং সিস্টেম, গ্রাউন্ডিং ফাংশন, লাইভ ইঙ্গিত, এবং ঘের নকশা অপারেশনাল ভুল কমাতে সাহায্য করে।
• সরঞ্জাম সুরক্ষা:ট্রান্সফরমার, ক্যাবল, মোটর, ক্যাপাসিটর এবং ডাউনস্ট্রিম ডিস্ট্রিবিউশন সরঞ্জামগুলির সমন্বিত সুরক্ষা প্রয়োজন।
• সিস্টেম ধারাবাহিকতা:একটি সুপরিকল্পিত মন্ত্রিসভা ব্যবস্থা আউটেজ সুযোগ কমাতে পারে এবং সহজ রক্ষণাবেক্ষণ সময়সূচী সমর্থন করতে পারে।
• মহাকাশ ব্যবস্থাপনা:কমপ্যাক্ট বা মডুলার সুইচগিয়ার প্রকল্পগুলিকে সাহায্য করতে পারে যেখানে বৈদ্যুতিক রুমের স্থান সীমিত।
• প্রকল্প প্রমিতকরণ:পরিষ্কার অঙ্কন, পরীক্ষিত উপাদান এবং পুনরাবৃত্তিযোগ্য ক্যাবিনেট ডিজাইন ইনস্টলেশন এবং ভবিষ্যতের সম্প্রসারণকে সহজ করে তোলে।

ক্রেতাদের জন্য, এই সুবিধাগুলি কম অপ্রত্যাশিত শাটডাউন, কম নিরাপত্তা উদ্বেগ এবং ইনস্টলেশনের সময় কম বিভ্রান্তিতে অনুবাদ করে। ঠিকাদারদের জন্য, মানটিও ব্যবহারিক: যখন সঠিক ডকুমেন্টেশন, লেবেলযুক্ত ওয়্যারিং, সঠিক প্যাকেজিং এবং একটি পরিষ্কার কনফিগারেশন সহ যন্ত্রপাতি আসে, তখন সাইট টিম পরিহারযোগ্য সমস্যা সমাধানে কম সময় ব্যয় করে।

কোন ধরনের উচ্চ ভোল্টেজ সুইচগিয়ার বিভিন্ন প্রকল্পের শর্তে ফিট করে?

প্রতিটি প্রকল্পের জন্য কোন একক সেরা টাইপ নেই। অধিকারউচ্চ ভোল্টেজ সুইচগিয়ারভোল্টেজ স্তর, উপলব্ধ স্থান, সাইটের পরিবেশ, অপারেটিং অভ্যাস, বাজেট, রক্ষণাবেক্ষণ ক্ষমতা এবং প্রকল্পের মানগুলির উপর নির্ভর করে। একটি সাধারণ ভুল হল একটি মন্ত্রিসভা নির্বাচন করা কারণ অন্য একটি প্রকল্প এটি ব্যবহার করেছে। বৈদ্যুতিক সিস্টেমগুলি কাগজে একই রকম দেখতে পারে তবে তাদের সাইটের অবস্থা এবং অপারেটিং অগ্রাধিকারগুলি খুব আলাদা হতে পারে।

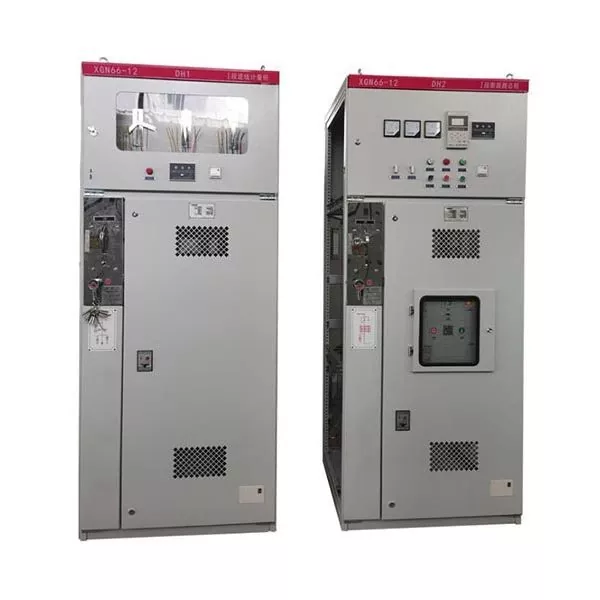

এয়ার-ইনসুলেটেড সুইচগিয়ারপ্রায়শই নির্বাচন করা হয় যখন প্রকল্পে যথেষ্ট ইনস্টলেশন স্থান থাকে এবং ক্রেতা এমন একটি কাঠামো চান যা পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য তুলনামূলকভাবে সহজ। এটি অনেক শিল্প এবং ইউটিলিটি অ্যাপ্লিকেশনের জন্য উপযুক্ত হতে পারে যেখানে পরিবেশগত অবস্থা পরিচালনাযোগ্য এবং রক্ষণাবেক্ষণ দল পাওয়া যায়।

গ্যাস-অন্তরক সুইচগিয়ারস্থান সীমিত হলে বা পরিবেশ যখন আর্দ্র, দূষিত, উপকূলীয়, ধুলোবালি বা অন্যথায় চ্যালেঞ্জিং হয় তখন প্রায়ই বিবেচনা করা হয়। এর সিল করা নকশা কমপ্যাক্ট লেআউট সমর্থন করতে পারে এবং বাহ্যিক অবস্থার এক্সপোজার কমাতে পারে। শহুরে সাবস্টেশন, ভূগর্ভস্থ সুবিধা এবং উচ্চ-নির্ভরযোগ্য প্রকল্পগুলির জন্য, এটি একটি শক্তিশালী সুবিধা হতে পারে।

ভ্যাকুয়াম সার্কিট ব্রেকার সুইচগিয়ারকিছু পুরানো প্রযুক্তির তুলনায় নির্ভরযোগ্য বাধা কর্মক্ষমতা এবং নিম্ন রুটিন রক্ষণাবেক্ষণের জন্য ব্যাপকভাবে মূল্যবান। এটি সাধারণত মাঝারি এবং উচ্চ-ভোল্টেজ বিতরণ প্রকল্পগুলিতে ব্যবহৃত হয় যেখানে সুইচিং নির্ভরযোগ্যতা একটি প্রধান উদ্বেগের বিষয়।

SF6 উত্তাপ সমাধানসাধারণত কমপ্যাক্টনেস এবং শক্তিশালী নিরোধক কর্মক্ষমতা সঙ্গে যুক্ত করা হয়. এই বিকল্পটি মূল্যায়ন করার সময় ক্রেতাদের গ্যাস হ্যান্ডলিং, পর্যবেক্ষণ, সিল করার গুণমান এবং স্থানীয় পরিবেশগত প্রয়োজনীয়তাগুলিও বিবেচনা করা উচিত।

ধাতু-ঘেরা বা সাঁজোয়া অপসারণযোগ্য সুইচগিয়ারনিরাপত্তা বিচ্ছেদ, মডুলার গঠন, এবং রক্ষণাবেক্ষণ অ্যাক্সেস গুরুত্বপূর্ণ হলে আকর্ষণীয় হতে পারে। অপসারণযোগ্য নকশা প্রজেক্ট কনফিগারেশনের উপর নির্ভর করে প্রযুক্তিবিদদের আরও সুবিধাজনকভাবে উপাদানগুলি পরিদর্শন বা প্রতিস্থাপন করতে সাহায্য করতে পারে।

একটি অর্ডার দেওয়ার আগে ক্রেতাদের কি পরীক্ষা করা উচিত?

সবচেয়ে নিরাপদ ক্রয় প্রক্রিয়া প্রযুক্তিগত নিশ্চিতকরণের চারপাশে নির্মিত, অনুমান করা নয়। জন্য একটি অর্ডার স্থাপন করার আগেউচ্চ ভোল্টেজ সুইচগিয়ার, ক্রেতাদের অমিল সরঞ্জাম এড়াতে যথেষ্ট প্রকল্প তথ্য সংগ্রহ করা উচিত. একজন পেশাদার সরবরাহকারী এই বিবরণগুলি পর্যালোচনা করতে সাহায্য করতে পারেন, তবে ক্রেতার এখনও বুঝতে হবে কী গুরুত্বপূর্ণ।

1. রেট ভোল্টেজ এবং সিস্টেম ভোল্টেজ:মন্ত্রিসভা অবশ্যই বৈদ্যুতিক সিস্টেম এবং প্রযোজ্য প্রকল্পের মানগুলির সাথে মেলে।
2. রেট করা বর্তমান:ক্রমাগত বর্তমান প্রয়োজনীয়তা লোড চাহিদা এবং ভবিষ্যতের সম্প্রসারণ অনুযায়ী নিশ্চিত করা উচিত।
3. শর্ট সার্কিট ব্রেকিং ক্ষমতা:এটি অবশ্যই সিস্টেমের ত্রুটি স্তরের সাথে মেলে। এই পয়েন্টটিকে অবমূল্যায়ন করা গুরুতর নিরাপত্তা ঝুঁকি তৈরি করতে পারে।
4. ইনকামিং এবং আউটগোয়িং ফিডার ব্যবস্থা:ফিডারের সংখ্যা, তারের প্রবেশের দিক, বাসবার বিন্যাস এবং সংরক্ষিত স্থান স্পষ্ট হওয়া উচিত।
5. সুরক্ষা এবং নিয়ন্ত্রণ প্রকল্প:রিলে টাইপ, মিটারিং, কমিউনিকেশন ইন্টারফেস, SCADA কম্প্যাটিবিলিটি, এবং কন্ট্রোল লজিক আগে থেকেই পর্যালোচনা করা উচিত।
6. ইনস্টলেশন পরিবেশ:উচ্চতা, তাপমাত্রা, আর্দ্রতা, ধুলো, লবণের কুয়াশা, ভূমিকম্পের প্রয়োজনীয়তা এবং অভ্যন্তরীণ বা বহিরঙ্গন বসানো সবই নকশাকে প্রভাবিত করতে পারে।
7. অপারেশন পদ্ধতি:উত্পাদনের আগে ম্যানুয়াল, মোটর চালিত, স্থানীয়, দূরবর্তী বা বুদ্ধিমান পর্যবেক্ষণের প্রয়োজনীয়তা নিশ্চিত করা উচিত।
8. পরীক্ষা এবং ডকুমেন্টেশন:রুটিন পরীক্ষার রিপোর্ট, অঙ্কন, ম্যানুয়াল, সার্টিফিকেট, এবং প্যাকিং বিশদ প্রকল্পের কথোপকথনের অংশ হওয়া উচিত।

উচ্চ ভোল্টেজ সুইচগিয়ার নির্বাচন তুলনা টেবিল

কিভাবে রক্ষণাবেক্ষণ পরিকল্পনা দীর্ঘমেয়াদী ঝুঁকি কমাতে পারে?

এমনকি ভালভাবে তৈরিউচ্চ ভোল্টেজ সুইচগিয়ারএকটি রক্ষণাবেক্ষণ পরিকল্পনা প্রয়োজন। লক্ষ্য অপ্রয়োজনীয়ভাবে ক্যাবিনেটগুলি খোলার নয়, তবে সরঞ্জামগুলিকে একটি পরিচিত এবং নির্ভরযোগ্য অবস্থায় রাখা। রক্ষণাবেক্ষণ পরিকল্পনায় সাইটের অবস্থা, স্যুইচিং ফ্রিকোয়েন্সি, সরঞ্জামের বয়স, প্রস্তুতকারকের নির্দেশিকা এবং সংযুক্ত লোডের গুরুত্ব বিবেচনা করা উচিত।

সাধারণ পরিদর্শন পয়েন্টগুলির মধ্যে রয়েছে ক্যাবিনেটের পরিচ্ছন্নতা, নিরোধক অবস্থা, বাসবার সংযোগের নিবিড়তা, অপারেটিং মেকানিজম মুভমেন্ট, গ্রাউন্ডিং ধারাবাহিকতা, রিলে স্ট্যাটাস, সেকেন্ডারি ওয়্যারিং কন্ডিশন, ইন্টারলক ফাংশন, যোগাযোগ পরিধান এবং অতিরিক্ত গরম হওয়ার লক্ষণ। আর্দ্র পরিবেশে, ঘনীভবন নিয়ন্ত্রণ এবং হিটার ফাংশন বিশেষভাবে গুরুত্বপূর্ণ হয়ে উঠতে পারে। ধুলোযুক্ত শিল্প সাইটগুলিতে, পরিষ্কার এবং সিলিং চেকগুলি নিরোধক সমস্যা প্রতিরোধ করতে পারে।

অনেক ব্যর্থতা হঠাৎ রহস্য নয়। এগুলি ছোট লক্ষণ হিসাবে শুরু হয়: একটি আলগা সংযোগ, অস্বাভাবিক তাপমাত্রা, বার্ধক্য নিরোধক, দুর্বল তৈলাক্তকরণ, ক্ষতিগ্রস্ত সেকেন্ডারি ওয়্যারিং, বা একটি ক্যাবিনেটের দরজা যা সঠিকভাবে বন্ধ হয় না। যখন রক্ষণাবেক্ষণ দলগুলি এই বিবরণগুলি রেকর্ড করে এবং তাড়াতাড়ি কাজ করে, তখন তারা জরুরী শাটডাউনের সম্ভাবনা হ্রাস করে।

• অপারেশন রেকর্ড এবং রক্ষণাবেক্ষণ লগ সামঞ্জস্যপূর্ণ রাখুন।
• ভারী-লোড অপারেশনের পরে তাপমাত্রা বৃদ্ধি এবং অস্বাভাবিক গন্ধ পরীক্ষা করুন।
• মসৃণ আন্দোলন এবং সঠিক অবস্থানের জন্য যান্ত্রিক অংশগুলি পরিদর্শন করুন।
• নিশ্চিত করুন যে ইন্টারলক এবং গ্রাউন্ডিং ডিভাইসগুলি উদ্দেশ্য অনুযায়ী কাজ করে৷
• নিরাপদ পদ্ধতি অনুসারে নিরোধক পৃষ্ঠগুলি সাবধানে পরিষ্কার করুন।
• সিস্টেম লোড বা গ্রিড গঠন পরিবর্তন হলে রিলে সেটিংস পর্যালোচনা করুন।

কোন সরবরাহকারীর সাথে কাজ করা সহজ করে তোলে?

একটি ভাল সরবরাহকারী একটি ক্যাবিনেট জাহাজের চেয়ে আরও বেশি কিছু করে। জন্যউচ্চ ভোল্টেজ সুইচগিয়ার, সরবরাহকারীকে ক্রেতাদের প্রযুক্তিগত বিবরণ নিশ্চিত করতে, কনফিগারেশন ত্রুটিগুলি এড়াতে এবং প্রস্তাবিত সমাধানটি বাস্তব প্রকল্পের শর্তগুলির সাথে খাপ খায় কিনা তা বুঝতে সহায়তা করা উচিত। এটি বিদেশী প্রকল্পগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ যেখানে যোগাযোগ, ডকুমেন্টেশন, প্যাকেজিং এবং বিক্রয়োত্তর সহায়তা চূড়ান্ত ফলাফলকে প্রভাবিত করতে পারে।

লুগাও পাওয়ার কোং, লিবিতরণ প্রকল্পের জন্য বৈদ্যুতিক শক্তি সরঞ্জাম তৈরি করে এবং সুইচগিয়ার কনফিগারেশন, ক্যাবিনেটের গঠন, নিরোধক পছন্দ, অঙ্কন, এবং প্রযুক্তিগত প্রয়োজনীয়তা সম্পর্কে আলোচনাকে সমর্থন করতে পারে। যে ক্রেতারা AIS, GIS, SF6, ভ্যাকুয়াম সার্কিট ব্রেকার ক্যাবিনেট বা ধাতু-ঘেরা সমাধান বেছে নেবেন তা নিশ্চিত নন, প্রাথমিক প্রকৌশল যোগাযোগ সিদ্ধান্তকে সংকুচিত করতে সাহায্য করতে পারে।

একটি ব্যবহারিক সরবরাহকারী বিভিন্ন ধরণের সহায়তা প্রদান করতে সক্ষম হওয়া উচিত:

• প্রকল্প ভোল্টেজ, বর্তমান, ফিডার পরিমাণ, এবং সুরক্ষা প্রয়োজনীয়তা পর্যালোচনা.
• সাইট লেআউট এবং আবেদনের প্রয়োজনের উপর ভিত্তি করে কাস্টমাইজড ক্যাবিনেট ব্যবস্থা।
• উত্পাদন নিশ্চিতকরণের আগে প্রযুক্তিগত অঙ্কন এবং পণ্য ডকুমেন্টেশন পরিষ্কার করুন।
• চালানের আগে রুটিন পরীক্ষা এবং গুণমান পরিদর্শন।
• দীর্ঘ দূরত্ব পরিবহন জন্য উপযুক্ত রপ্তানি প্যাকেজিং.
• ইনস্টলেশন, কমিশনিং এবং পরবর্তী রক্ষণাবেক্ষণের প্রশ্নগুলির জন্য যোগাযোগ সমর্থন।

প্রকিউরমেন্ট দলগুলিকেও প্রতিক্রিয়াশীলতার দিকে মনোযোগ দেওয়া উচিত। যদি একজন সরবরাহকারী অর্ডারের আগে গুরুত্বপূর্ণ প্রশ্নের উত্তর দিতে না পারে, তাহলে অর্ডারের পরে প্রকল্পটি আরও অনিশ্চয়তার সম্মুখীন হতে পারে। ভাল যোগাযোগ সজ্জা নয়; এটা ঝুঁকি নিয়ন্ত্রণের অংশ।
