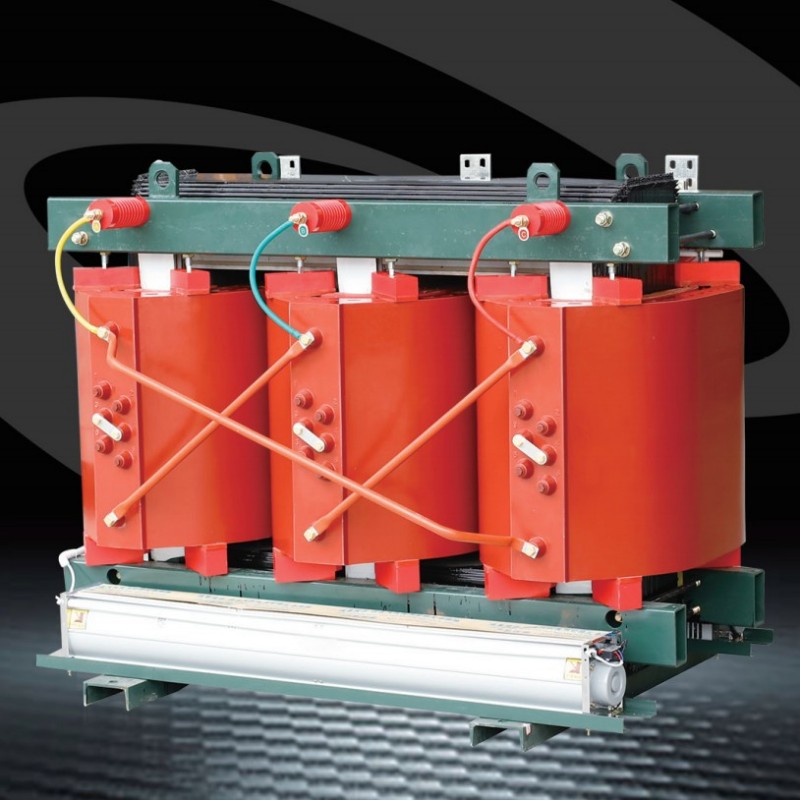

এসসি (খ) 13--20-10 কেভি কাস্ট রজন ড্রাই-টাইপ ট্রান্সফর্মারগুলির একটি বিস্তৃত গাইড

Traditional তিহ্যবাহী মত নয়তেল-নিমজ্জনিত ট্রান্সফর্মার, এসসি (খ) 13--20-10 কেভি কাস্ট রজন ড্রাই-টাইপ ট্রান্সফর্মারটি পারফরম্যান্সের মানকে নতুন করে সংজ্ঞায়িত করার জন্য ইপোক্সি রজন কাস্টিং প্রযুক্তিকে লিভারেজ করে, এটি সমালোচনামূলক অবকাঠামো এবং নগর সেটিংসের জন্য একটি অপরিহার্য পছন্দ করে তোলে।

মডেলটি ঘনিষ্ঠভাবে দেখুন: এসসি (খ) 13--20-10 কেভি

এর বৈশিষ্ট্যগুলি অন্বেষণ করার আগে, আসুন মডেলটির নামটি ডিকোড করা যাক:

এস: একটি থ্রি-ফেজ ট্রান্সফর্মার উপস্থাপন করে ("এস" চীনা ভাষায় "তিন-পর্ব" এর অর্থ)।

সি: কাস্ট রজন ইনসুলেশন নির্দেশ করে, মূল প্রযুক্তি যা আগুন সুরক্ষা এবং স্থায়িত্ব নিশ্চিত করে।

(খ): একটি নিম্ন-ভোল্টেজ ফয়েল-ক্ষত কয়েলকে বোঝায়, একটি নকশা পছন্দ যা traditional তিহ্যবাহী তারের ক্ষত কয়েলগুলিতে সাধারণ সমস্যাগুলি সমাধান করে।

13: ডিজাইনের সিরিয়াল নম্বর, উন্নত দক্ষতার জন্য উন্নত ইঞ্জিনিয়ারিং পুনরাবৃত্তি প্রতিফলিত করে।

: রেটযুক্ত ক্ষমতা 50 কেভিএ থেকে 3150 কেভিএ পর্যন্ত পরিসীমা।

20-10 কেভি: উচ্চ-ভোল্টেজ সাইড ভোল্টেজ স্তর।

এসসি (খ) 13--20-10 কেভি কাস্ট রজন শুকনো ধরণের ট্রান্সফর্মারগুলির জন্য অপারেটিং শর্তগুলি কী কী?

● ইনস্টলেশন উচ্চতা: সমুদ্রপৃষ্ঠ থেকে 1000 মিটার বেশি নয়;

● পাওয়ার সাপ্লাই ভোল্টেজ তরঙ্গরূপ: একটি সাইন ওয়েভের অনুরূপ;

Multi মাল্টি-ফেজ পাওয়ার সাপ্লাই ভোল্টেজের প্রতিসাম্য: মাল্টি-ফেজ ট্রান্সফর্মারের সাথে সংযুক্ত পাওয়ার সাপ্লাই ভোল্টেজগুলি প্রায় প্রতিসম হওয়া উচিত;

● পরিবেষ্টিত তাপমাত্রা: সর্বোচ্চ বায়ু তাপমাত্রা +40 ডিগ্রি সেন্টিগ্রেড; সর্বাধিক দৈনিক গড় তাপমাত্রা +30 ডিগ্রি সেন্টিগ্রেড; সর্বাধিক বার্ষিক গড় তাপমাত্রা +20 ডিগ্রি সেন্টিগ্রেড; সর্বনিম্ন বায়ু তাপমাত্রা -25 ° C (ইনডোর ট্রান্সফর্মারগুলির জন্য প্রযোজ্য)।

কাস্ট রজনকে শুকনো ধরণের ট্রান্সফর্মারগুলিকে কী বিশেষ করে তোলে?

● কোর

1. কোরটি উচ্চ চৌম্বকীয় ব্যাপ্তিযোগ্যতা, দুর্দান্ত শস্য ওরিয়েন্টেশন এবং 45 ° সম্পূর্ণ ঝোঁকযুক্ত স্টেপড জয়েন্টগুলি সহ ঠান্ডা-ঘূর্ণিত সিলিকন স্টিল শিটগুলি দ্বারা নির্মিত। কোরটি একটি বিশেষ বর্গক্ষেত্র টিউব পুল প্লেট কাঠামো ব্যবহার করে, মূল পাগুলি অন্তরক টেপের সাথে আবদ্ধ করে। মূল পৃষ্ঠটি আর্দ্রতা এবং মরিচা প্রতিরোধের জন্য একটি বিশেষ রজন দিয়ে প্রলেপ দেওয়া হয়, কার্যকরভাবে নো-লোড লোকসান, নো-লোড কারেন্ট এবং মূল শব্দ হ্রাস করে।

২.স্যাফ, শিখা-রিটার্ড্যান্ট এবং দূষণমুক্ত, এটি সরাসরি লোড সেন্টারে ইনস্টল করা যেতে পারে।

3. মেন্ট রক্ষণাবেক্ষণ-মুক্ত, ইনস্টল করা সহজ এবং কম সামগ্রিক অপারেটিং ব্যয়।

৪. উচ্চ আর্দ্রতা প্রতিরোধের 100% আর্দ্রতায় স্বাভাবিক অপারেশনের অনুমতি দেয় এবং প্রাক-শুকনো ছাড়াই বিভ্রাটের পরে আবার চালু করা যেতে পারে।

5. কম লোকসান, কম আংশিক স্রাব, কম শব্দ এবং শক্তিশালী তাপ অপচয় হ্রাস সবই গ্যারান্টিযুক্ত। একটি বিস্তৃত তাপমাত্রা সুরক্ষা নিয়ন্ত্রণ সিস্টেমের সাথে সজ্জিত, এটি নিরাপদ ট্রান্সফর্মার অপারেশনের জন্য নির্ভরযোগ্য নিশ্চয়তা সরবরাহ করে। উচ্চ নির্ভরযোগ্যতা। ইতিমধ্যে পরিচালিত পণ্যগুলির অপারেশনাল অধ্যয়নের উপর ভিত্তি করে, পণ্যের নির্ভরযোগ্যতা সূচকগুলি আন্তর্জাতিক পেশাদার মানগুলিতে পৌঁছেছে।

● ফয়েল কয়েল

লো-ভোল্টেজ বাতাসটি ক্লাস এফ টার্ন ইনসুলেশন সহ একটি ডেডিকেটেড লো-ভোল্টেজ ফয়েল উইন্ডিং মেশিনে ক্ষত সহ এক একক টুকরো তামা ফয়েল ব্যবহার করে। ফয়েল কয়েলগুলি কার্যকরভাবে উচ্চ শর্ট-সার্কিট স্ট্রেস, অ্যাম্পিয়ার-টার্ন ভারসাম্যহীনতা, দুর্বল তাপের অপচয়, উইন্ডিং হেলিক্স কোণ ত্রুটি এবং স্বল্প-ভোল্টেজ, উচ্চ-দোদ্ধার-ক্ষত পণ্যগুলির সাথে সম্পর্কিত অস্থির ম্যানুয়াল ওয়েল্ডিং মানের বিশিষ্ট সমস্যাগুলিকে কার্যকরভাবে সম্বোধন করে। আমাদের সংস্থা আর্দ্রতা- এবং দাগ-প্রতিরোধী সমাপ্তি তৈরি করতে রজন পোটিং এবং নিরাময়ও ব্যবহার করে।

● তাপমাত্রা নিয়ন্ত্রণ ডিভাইস

ট্রান্সফর্মারটি একটি বিডাব্লুডিকে সিরিজ সিগন্যাল থার্মোমিটার ব্যবহার করে। তাপমাত্রা সেন্সরটি নিম্ন-ভোল্টেজ কয়েলটির উপরের অর্ধে এম্বেড করা হয়, স্বয়ংক্রিয়ভাবে তিনটি পর্যায়ের প্রতিটিটির অপারেটিং আর্দ্রতা স্তর সনাক্ত করে এবং প্রদর্শন করে। এটিতে অতিরিক্ত তাপমাত্রার অ্যালার্ম এবং ট্রিপিং ফাংশনগুলিও বৈশিষ্ট্যযুক্ত।

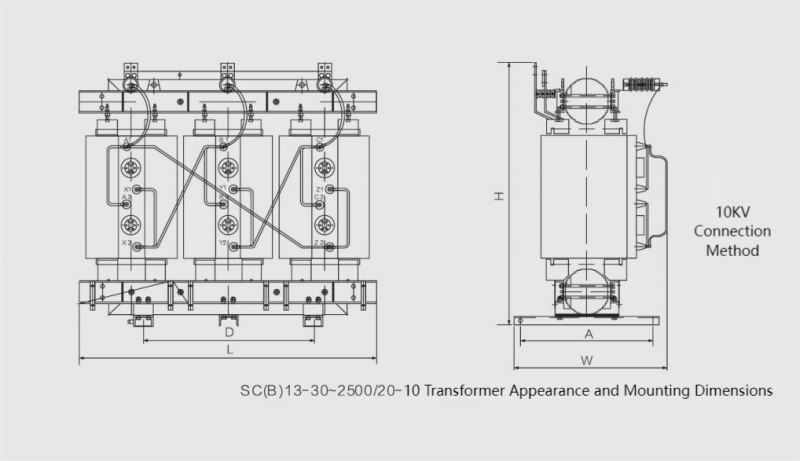

● ভোল্টেজ রূপান্তর

সংযোজকটি যথাক্রমে 10KV এবং 20KV সিস্টেমের প্রয়োজনীয়তা পূরণ করে বিভিন্ন অবস্থানে 10KV এবং 20KV এর মধ্যে ভোল্টেজ রূপান্তরকে অনুমতি দেয়।

এই ট্রান্সফর্মার কার দরকার?

সুরক্ষা পাওয়ার সিস্টেমে বিশেষত উচ্চ-ঝুঁকিপূর্ণ বা জনবহুল অঞ্চলে সুরক্ষা অ-আলোচনাযোগ্য। এসসি (খ) 13--20-10 কেভি ট্রান্সফর্মারটি এ ক্ষেত্রে শ্রেষ্ঠত্বের জন্য নির্মিত হয়েছে, এমন বৈশিষ্ট্যগুলির সাথে যা আগুনের ঝুঁকি, আর্দ্রতা এবং অপারেশনাল স্থিতিশীলতা সম্বোধন করে। ফায়ার-রেজিস্ট্যান্ট, দূষণ-মুক্ত অপারেশন ইপোক্সি রজন, ট্রান্সফর্মারের নিরোধক উপাদান, সহজাতভাবে শিখা-প্রতিরোধক। উচ্চ তাপমাত্রার সংস্পর্শে এলে এটি বিষাক্ত গ্যাসগুলি প্রকাশ করে না এবং আগুন না ধরেই স্বল্পমেয়াদী ওভারহিটিং সহ্য করতে পারে। এটি ট্রান্সফর্মারটিকে আগুন-সংবেদনশীল অবস্থানের জন্য আদর্শ করে তোলে যেমন:

● ভূগর্ভস্থ স্পেস: সাবওয়ে, খনি এবং টানেল।

● পাবলিক বিল্ডিং: স্কুল, হাসপাতাল এবং বাণিজ্যিক কেন্দ্র।

● সমালোচনামূলক সুবিধা: বিদ্যুৎকেন্দ্র, তেল ক্ষেত্র এবং উচ্চ-বৃদ্ধি বিল্ডিং।

মত নয়তেল-নিমজ্জনিত ট্রান্সফর্মার, লিকগুলি থেকে মাটি বা জলের দূষণের কোনও ঝুঁকি নেই - আধুনিক পরিবেশগত মানগুলির সাথে একত্রিত।

প্রযুক্তিগত বৈশিষ্ট্য: পারফরম্যান্সের পিছনে সংখ্যা

ট্রান্সফর্মারের বহুমুখিতা বুঝতে, এর মূল প্রযুক্তিগত পরামিতিগুলি দেখুন:
