সুইচগিয়ার প্রতিটি আধুনিক বৈদ্যুতিক পাওয়ার সিস্টেমের মেরুদণ্ড। একটি পাওয়ার প্ল্যান্টের জেনারেটর টার্মিনাল থেকে শুরু করে একটি বাণিজ্যিক ভবনের শেষ বন্টন প্যানেল পর্যন্ত, সুইচগিয়ার সুইচিং, সুরক্ষা, বিচ্ছিন্নতা এবং পর্যবেক্ষণের প্রয়োজনীয় কাজগুলি সম্পাদন করে যা নিরাপদে এবং নির্ভরযোগ্যভাবে বিদ্যুৎ প্রবাহিত রাখে। এটি ছাড়া, বৈদ্যুতিক নেটওয়ার্কগুলির নিয়ন্ত্রিত অপারেশন বা নিরাপদ ত্রুটি ব্যবস্থাপনা সম্ভব হবে না।
বিশ্বব্যাপী বিদ্যুতের চাহিদা বাড়ার সাথে সাথে, পাওয়ার নেটওয়ার্কগুলি আরও জটিল হয়ে ওঠে এবং নবায়নযোগ্য শক্তির উত্সগুলির একীকরণ ত্বরান্বিত হয়, সুইচগিয়ারের প্রয়োজনীয়তাগুলি দ্রুত বিকশিত হয়৷ উচ্চতর শর্ট-সার্কিট প্রতিরোধ রেটিং, স্মার্ট সুরক্ষা সমন্বয়, ডিজিটাল মনিটরিং ইন্টিগ্রেশন, এবং আরও কঠোর পরিবেশগত কর্মক্ষমতা মান বিশ্বব্যাপী ইউটিলিটি, শিল্প অপারেটর এবং অবকাঠামো বিকাশকারীদের দ্বারা দাবিকৃত স্পেসিফিকেশনগুলিকে নতুন আকার দিচ্ছে।
এই সাদা কাগজটি ভোল্টেজ ক্লাস জুড়ে সুইচগিয়ার প্রযুক্তির একটি পুঙ্খানুপুঙ্খ পরীক্ষা প্রদান করে — নিম্ন-ভোল্টেজ বিতরণ সুইচগিয়ার থেকে মাঝারি-ভোল্টেজ রিং প্রধান ইউনিট এবং উচ্চ-ভোল্টেজ ধাতু-ঘেরা সুইচগিয়ার। এটি প্রতিটি পণ্য বিভাগের অন্তর্নিহিত প্রকৌশল নীতিগুলি, মূল কার্যক্ষমতার পরামিতি এবং মানগুলিকে কভার করে যা স্পেসিফিকেশন, প্রাথমিক অ্যাপ্লিকেশন ডোমেনগুলি এবং প্রযুক্তি নির্বাচনের সিদ্ধান্তগুলিকে গাইড করার জন্য একটি কাঠামোগত সংগ্রহ পদ্ধতি পরিচালনা করে।
Lugao Power Co., Ltd. হল সম্পূর্ণ সুইচগিয়ার ভোল্টেজ রেঞ্জের একটি নেতৃস্থানীয় চীন-ভিত্তিক প্রস্তুতকারক, যা OEM সক্ষমতা, শক্তিশালী কাস্টম ইঞ্জিনিয়ারিং সমর্থন এবং ব্যাপক বিশ্ব রপ্তানির অভিজ্ঞতা সহ IEC, ANSI, এবং IEEE স্ট্যান্ডার্ডে প্রত্যয়িত পণ্য সরবরাহ করে। এই নথিটি লুগাও পাওয়ারের পণ্যের পোর্টফোলিও, উৎপাদন ক্ষমতা, এবং বিশ্বব্যাপী সুইচগিয়ার প্রকল্পগুলির জন্য একটি নির্ভরযোগ্য সরবরাহ অংশীদার হিসাবে প্রতিযোগিতামূলক অবস্থান উপস্থাপন করে।
বিশ্বব্যাপী ইনস্টল করা বৈদ্যুতিক উৎপাদন ক্ষমতা 2024 সালে 9,000 গিগাওয়াট অতিক্রম করেছে এবং বার্ষিক প্রায় 3% হারে বৃদ্ধি পাচ্ছে। সেই ক্ষমতার প্রতিটি ওয়াট - কয়লা, গ্যাস, পারমাণবিক, হাইড্রো, সৌর বা বায়ু দ্বারা উত্পাদিত হোক না কেন - জেনারেটর থেকে ভোক্তা পর্যন্ত তার যাত্রায় একাধিকবার সুইচগিয়ার সিস্টেমের মধ্য দিয়ে যেতে হবে। এই সুইচগিয়ার অবকাঠামোর নির্ভরযোগ্য, নিরাপদ অপারেশন শুধুমাত্র একটি প্রকৌশল বিবেচনা নয়; এটি আধুনিক সমাজের কার্যকারিতার জন্য একটি পূর্বশর্ত।
বিদ্যুত অ্যাক্সেস, নেটওয়ার্ক নির্ভরযোগ্যতা এবং অবকাঠামো সম্প্রসারণের গতি অর্থনৈতিক প্রতিযোগিতার গুরুত্বপূর্ণ নির্ধারক। সুইচগিয়ারের ব্যর্থতার কারণে বিদ্যুৎ বিভ্রাটের কারণে শিল্প অর্থনীতিতে বার্ষিক বিলিয়ন ডলার খরচ হয় উৎপাদন হারানো এবং ক্ষতিগ্রস্ত যন্ত্রপাতিতে। বিপরীতভাবে, ভাল-ডিজাইন করা, সঠিকভাবে রক্ষণাবেক্ষণ করা সুইচগিয়ার সিস্টেমগুলি উচ্চ-প্রাপ্যতা নেটওয়ার্কগুলিকে সক্ষম করে যা হাসপাতালের অপারেশন থেকে শুরু করে সেমিকন্ডাক্টর ফ্যাব্রিকেশন থেকে ডেটা সেন্টার পরিষেবা পর্যন্ত সবকিছুকে আন্ডারপিন করে।
বিশ্বব্যাপী সুইচগিয়ার বাজারের মূল্য ছিল 2023 সালে আনুমানিক USD 127 বিলিয়ন এবং 2030 সাল পর্যন্ত 6.8-7.9% CAGR-এ বৃদ্ধি পাবে, যা আনুমানিক USD 200-215 বিলিয়নে পৌঁছে যাবে। প্রাথমিক বৃদ্ধির চালকগুলির মধ্যে রয়েছে:
| অঞ্চল | 2023 (USD B) | 2030F (USD B) | সিএজিআর | প্রাথমিক চালক |
| এশিয়া-প্যাসিফিক | USD 52.4 | USD 87.6 | 7.6% | শিল্পায়ন |
| ইউরোপ | USD 28.1 | USD 44.8 | 6.9% | গ্রিড আপগ্রেড, SF₆ ফেজ-আউট |
| উত্তর আমেরিকা | USD 24.6 | USD 39.4 | 7.0% | এজিং ইনফ্রা, RE বিল্ড-আউট |
| মধ্যপ্রাচ্য ও আফ্রিকা | USD 12.3 | USD 22.1 | ৮.৭% | বিদ্যুতায়ন |
| ল্যাটিন আমেরিকা | USD 9.6 | USD 15.7 | 7.2% | গ্রিড সম্প্রসারণ |
সারণী 1 — অঞ্চল অনুসারে বিশ্বব্যাপী সুইচগিয়ার বাজার, 2023-2030 (সূচক)
শব্দটি "সুইচগিয়ার" একটি সমন্বিত, সমন্বিত সিস্টেম হিসাবে একত্রিত বৈদ্যুতিক সংযোগ বিচ্ছিন্ন সুইচ, ফিউজ, সার্কিট ব্রেকার এবং সংশ্লিষ্ট নিয়ন্ত্রণ, সুরক্ষা, মিটারিং এবং পর্যবেক্ষণ সরঞ্জামগুলির সংমিশ্রণকে সম্মিলিতভাবে বোঝায়। সুইচগিয়ার বিদ্যুৎ ব্যবস্থায় বৈদ্যুতিক সরঞ্জাম নিয়ন্ত্রণ, সুরক্ষা এবং বিচ্ছিন্ন করে। এটি নেটওয়ার্কের মধ্যে ইন্টারফেস এবং এটিকে শক্তি লোড করার জন্য নেটওয়ার্ক এবং সুরক্ষা প্রদান করে। এবং নিয়ন্ত্রণ স্কিম যা নেটওয়ার্ক নিরাপদ রাখে।
একটি সুইচগিয়ার সমাবেশ ভৌত স্কেলে একক কম-ভোল্টেজ ডিস্ট্রিবিউশন বোর্ড থেকে শুরু করে কয়েকশ মিলিমিটার প্রাচীরের জায়গা দখল করে হাজার হাজার বর্গ মিটার বিস্তৃত একটি গ্যাস-ইনসুলেটেড হাই-ভোল্টেজ সাবস্টেশন পর্যন্ত হতে পারে। স্কেলের এই পরিসর সত্ত্বেও, সমস্ত সুইচগিয়ার একই সেট মৌলিক ফাংশন সম্পাদন করে।
| ফাংশন | বর্ণনা ও গুরুত্ব |
| সুইচিং | সাধারণ অপারেটিং অবস্থার অধীনে বৈদ্যুতিক সার্কিট তৈরি এবং ভাঙ্গা। পরিকল্পিত নেটওয়ার্ক পুনর্বিন্যাস, লোড স্থানান্তর, এবং রক্ষণাবেক্ষণের জন্য সরঞ্জাম বিচ্ছিন্নতা সক্ষম করে। |
| সুরক্ষা | অস্বাভাবিক অবস্থা সনাক্ত করা (ওভারকারেন্ট, শর্ট সার্কিট, আর্থ ফল্ট, ভোল্টেজ ভ্রমণ) এবং সরঞ্জামের ক্ষতি সীমিত করতে এবং ক্যাসকেডিং ব্যর্থতা রোধ করতে দ্রুত সার্কিট বাধা শুরু করা। |
| আলাদা করা | একটি সার্কিটে একটি প্রমাণিত, দৃশ্যমান, নিরাপদ বৈদ্যুতিক বিরতি তৈরি করা, কর্মীদের অপ্রত্যাশিত পুনঃশক্তির ঝুঁকি ছাড়াই ডি-এনার্জিড সরঞ্জামগুলিতে কাজ করতে সক্ষম করে। |
| পরিমাপ ও পরিমাপ | বিলিং, মনিটরিং, লোড ম্যানেজমেন্ট এবং পাওয়ার কোয়ালিটি অ্যাসেসমেন্টের জন্য ভোল্টেজ, কারেন্ট, পাওয়ার, এনার্জি, পাওয়ার ফ্যাক্টর এবং হারমোনিক্স পরিমাপ করা। |
| পর্যবেক্ষণ ও নিয়ন্ত্রণ | সার্কিট অবস্থা, বিপদাশঙ্কা অবস্থা, এবং সরঞ্জাম স্বাস্থ্যের স্থানীয় এবং দূরবর্তী দৃশ্যমানতা প্রদান; SCADA বা সাবস্টেশন অটোমেশন সিস্টেমের মাধ্যমে রিমোট সুইচিং অপারেশন সক্ষম করা। |
সারণি 2 — সুইচগিয়ারের পাঁচটি মূল কাজ
সুইচগিয়ারের সবচেয়ে সমালোচনামূলক এবং প্রযুক্তিগতভাবে দাবি করা ফাংশন হ'ল ত্রুটি বর্তমান বাধা। যখন একটি পাওয়ার সিস্টেমে একটি শর্ট সার্কিট ঘটে, তখন ফল্ট স্রোত মিলিসেকেন্ডের মধ্যে স্বাভাবিক অপারেটিং কারেন্টের 10-50 গুণ মান পর্যন্ত পৌঁছাতে পারে। যদি দ্রুত বাধা না দেওয়া হয়, এই ফল্ট স্রোতগুলি তারের, ট্রান্সফরমার এবং অন্যান্য সরঞ্জামগুলির জন্য বিপর্যয়কর তাপীয় এবং যান্ত্রিক ক্ষতির কারণ হবে।
সার্কিট ব্রেকার — একটি সুইচগিয়ার অ্যাসেম্বলিতে প্রাথমিক বাধাদানকারী ডিভাইস —কে দ্রুত ক্রমানুসারে তিনটি ক্রিয়া সম্পাদন করতে হবে: ত্রুটি শনাক্ত করুন (সংশ্লিষ্ট সুরক্ষা রিলেগুলির মাধ্যমে), বৈদ্যুতিক পরিচিতিগুলিকে আলাদা করুন, এবং পৃথককারী পরিচিতিগুলির মধ্যে যে চাপ তৈরি হয় তা নিভিয়ে দিন৷ বিভিন্ন সার্কিট ব্রেকার টেকনোলজির মধ্যে আর্ক এক্সটেনশন মেকানিজম হল মূল পার্থক্যকারী এবং অধ্যায় 7 এ বিস্তারিত আলোচনা করা হয়েছে।
সুইচগিয়ারের সবচেয়ে মৌলিক শ্রেণীবিভাগ হল ভোল্টেজের স্তর দ্বারা যেখানে এটি কাজ করে। ভোল্টেজ স্তর প্রয়োজনীয় নিরোধক ছাড়পত্র, চাপ শক্তির মাত্রা, সরঞ্জামের মাত্রা এবং প্রযোজ্য মান নির্ধারণ করে। শিল্প মান ভোল্টেজ শ্রেণীবিভাগ হল:
| ভোল্টেজ ক্লাস | ভোল্টেজ পরিসীমা | সাধারণ অ্যাপ্লিকেশন | প্রাথমিক মান |
| নিম্ন ভোল্টেজ (LV) | 1,000 V এসি পর্যন্ত | বিল্ডিং বিতরণ, মোটর নিয়ন্ত্রণ, শিল্প প্যানেল | IEC 61439, IEC 60947, UL 508A |
| মাঝারি ভোল্টেজ (MV) | 1 kV – 52 kV | প্রাথমিক বিতরণ, শিল্প সরবরাহ, RE প্রকল্প | আইইসি 62271-100/-200/-202 |
| উচ্চ ভোল্টেজ (HV) | 52 kV – 800 kV | ট্রান্সমিশন সাবস্টেশন, গ্রিড আন্তঃসংযোগ | IEC 62271-100/-203, IEEE C37 |
| আল্ট্রা-হাই ভোল্টেজ (UHV) | 800 কেভির উপরে | দূর-দূরত্বের HVDC/HVAC ট্রান্সমিশন ব্যাকবোন | IEC 62271 (বিশেষ) |
সারণি 3 — ভোল্টেজ স্তর দ্বারা সুইচগিয়ার শ্রেণীবিভাগ
দ্রষ্টব্য:"মাঝারি ভোল্টেজ" এবং "উচ্চ ভোল্টেজ" এর সংজ্ঞা স্ট্যান্ডার্ড বডি এবং আঞ্চলিক নিয়মের মধ্যে পরিবর্তিত হয়। আইইসি পরিভাষায়, এইচভি 1 কেভির উপরে সমস্ত ভোল্টেজকে কভার করে, "উচ্চ ভোল্টেজ" (1-52 কেভি, কখনও কখনও অনুশীলনকারীদের দ্বারা এমভি বলা হয়) এবং 52 কেভির উপরে "অতিরিক্ত-উচ্চ ভোল্টেজ" (ইএইচভি) এর মধ্যে আরও পার্থক্য রয়েছে। এই সাদা কাগজটি অনুশীলনকারী কনভেনশন ব্যবহার করে: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
ভোল্টেজ স্তরের বাইরে, সুইচগিয়ারকে আরও কয়েকটি গুরুত্বপূর্ণ মাত্রার সাথে শ্রেণীবদ্ধ করা হয়েছে:
| মাত্রা | ক্যাটাগরি |
| অন্তরণ মাধ্যম | এয়ার-ইনসুলেটেড (AIS), গ্যাস-ইনসুলেটেড SF₆ (GIS), ভ্যাকুয়াম, তেল (লেগেসি), সলিড ডাইলেকট্রিক |
| ঘেরের ধরন | ধাতু-ঘেরা, ধাতু-পরিচ্ছদ, কিউবিকেল-টাইপ, খোলা-টাইপ (বহিরের) |
| বিঘ্নিত মাধ্যম | বায়ু বিস্ফোরণ, তেল, ভ্যাকুয়াম, SF₆, CO₂ / পরিষ্কার বায়ু (উদীয়মান) |
| ইনডোর/আউটডোর | ইনডোর সুইচগিয়ার (নিয়ন্ত্রিত পরিবেশ); আউটডোর সুইচগিয়ার (আবহাওয়ারোধী নির্মাণ) |
| স্থির / প্রত্যাহারযোগ্য | ফিক্সড-মাউন্ট করা সার্কিট ব্রেকার (কম খরচ, কম নমনীয়তা) বনাম প্রত্যাহারযোগ্য/ড্র-আউট ব্রেকার (সহজ রক্ষণাবেক্ষণ, গরম-প্রতিস্থাপন) |
সারণি 4 — অতিরিক্ত সুইচগিয়ার শ্রেণীবিভাগের মাত্রা
লো-ভোল্টেজের সুইচগিয়ার 1,000 V AC (বা 1,500 V DC) পর্যন্ত সিস্টেম ভোল্টেজে কাজ করে, যা শেষ-ব্যবহারকারীদের কাছে পাওয়ার বন্টনের চূড়ান্ত পর্যায়ে কভার করে। LV সুইচগিয়ার যেকোন সুইচগিয়ার বিভাগের ইউনিট সংখ্যার দিক থেকে সবচেয়ে বেশি - আক্ষরিক অর্থে আবাসিক, বাণিজ্যিক এবং শিল্প ভবন, ডেটা সেন্টার, হাসপাতাল এবং উত্পাদন সুবিধাগুলিতে বিশ্বব্যাপী কোটি কোটি ইউনিট ইনস্টল করা আছে। এর নিম্ন ভোল্টেজ স্তর সত্ত্বেও, এলভি সুইচগিয়ার সহজ নয়; আধুনিক এলভি সিস্টেমগুলিকে অবশ্যই বড় ফল্ট স্রোত, জটিল সুরেলা পরিবেশ, সংযুক্ত লোডের উচ্চ ঘনত্ব এবং ক্রমবর্ধমান অত্যাধুনিক শক্তির গুণমান এবং শক্তি ব্যবস্থাপনার প্রয়োজনীয়তাগুলি পরিচালনা করতে হবে।
IEC 61439 দ্বারা সংজ্ঞায়িত একটি লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার অ্যাসেম্বলি (LVSCA), সাধারণত নিম্নলিখিত কার্যকরী উপাদানগুলিকে অন্তর্ভুক্ত করে:

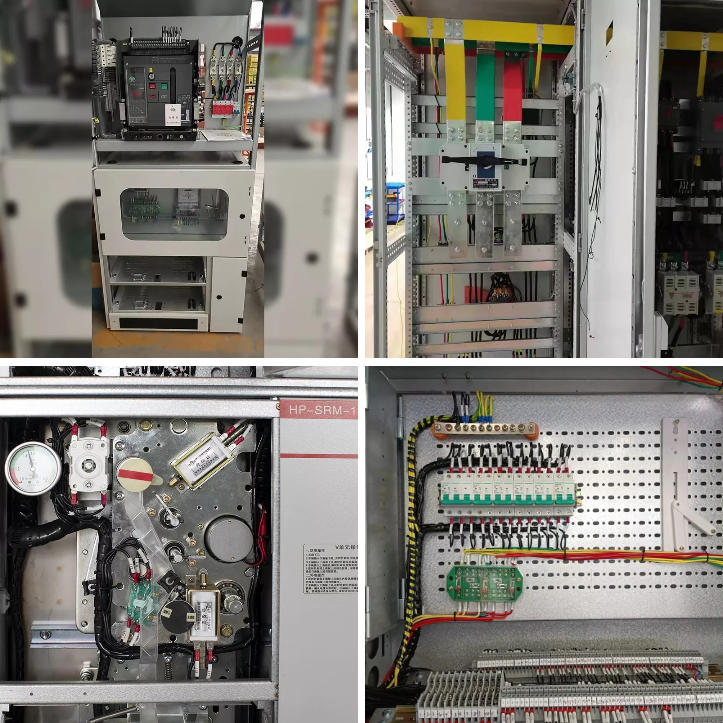

চিত্র 1 — নিম্ন-ভোল্টেজ প্রধান বিতরণ সুইচগিয়ার
IEC 61439 তাদের নির্মাণ এবং কার্যকরী বৈশিষ্ট্যের উপর ভিত্তি করে বিভিন্ন ধরণের লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার অ্যাসেম্বলি (LVSCAs) সংজ্ঞায়িত করে:
| প্যারামিটার | বর্ণনা এবং সাধারণ মান |
| রেটেড ভোল্টেজ (Ue) | সমাবেশের অপারেটিং ভোল্টেজ। সাধারণ মান: 230/400 V, 400/690 V, 1,000 V। |
| রেট করা বর্তমান (এ) | সর্বোচ্চ একটানা কারেন্ট সমাবেশ তাপমাত্রা সীমা অতিক্রম না করে বহন করতে পারে। রেঞ্জ: 63 A থেকে 6,300 A |
| শর্ট-সার্কিট প্রতিরোধ (আইসিডব্লিউ) | পিক এবং স্বল্প সময়ের স্রোত সহ্য করে। সাধারণ মান: 25 kA, 50 kA, 80 kA (1 s বা 3 s)। |
| ব্রেকিং ক্যাপাসিটি (আইসিইউ / আইসিএস) | সার্কিট ব্রেকারগুলির আলটিমেট (আইসিইউ) এবং পরিষেবা (আইসিএস) শর্ট-সার্কিট ব্রেকিং ক্ষমতা। ইনস্টলেশন পয়েন্টে সর্বাধিক সম্ভাব্য ফল্ট বর্তমান অতিক্রম করতে হবে। |
| ডিগ্রী অফ প্রোটেকশন (আইপি) | গৃহমধ্যস্থ শিল্পের জন্য ন্যূনতম IP3X; IEC 60529 প্রতি বহিরঙ্গন বা কঠোর পরিবেশের জন্য IP54 বা IP65। |
| অভ্যন্তরীণ বিচ্ছেদের ফর্ম | IEC 61439 ফর্ম 1-4b কার্যকরী ইউনিট এবং বাসবারগুলির মধ্যে বিচ্ছেদ সংজ্ঞায়িত করে। উচ্চতর ফর্মগুলি সুরক্ষা এবং ত্রুটি নিয়ন্ত্রণের উন্নতি করে। |
সারণি 5 — কী এলভি সুইচগিয়ার প্রযুক্তিগত পরামিতি
মাঝারি-ভোল্টেজ সুইচগিয়ার 1 kV থেকে 52 kV পরিসরে কাজ করে এবং বিদ্যুৎ বিতরণ নেটওয়ার্কগুলির জন্য প্রাথমিক সুইচিং এবং সুরক্ষা স্তরের প্রতিনিধিত্ব করে। এটি বাল্ক ট্রান্সমিশন সাবস্টেশনের সেকেন্ডারি টার্মিনালে, প্রাথমিক বিতরণ সাবস্টেশনে, বড় শিল্প সুবিধাগুলিতে, পুনর্নবীকরণযোগ্য শক্তি প্ল্যান্টের সংযোগ বিন্দুতে এবং বক্স-টাইপ ট্রান্সফরমার সাবস্টেশনের মধ্যে পাওয়া যায়। এমভি সুইচগিয়ার ডিস্ট্রিবিউশন নেটওয়ার্কের ফল্ট ক্লিয়ারেন্স গতি, সুরক্ষা নির্বাচনীতা এবং অপারেশনাল নমনীয়তা নির্ধারণ করে।
SF₆ গ্যাসের ফেজ-আউট, ডিজিটাল সুরক্ষা এবং পর্যবেক্ষণের একীকরণ এবং স্মার্ট গ্রিড আর্কিটেকচারের চাহিদা দ্বারা চালিত যেকোন সুইচগিয়ার বিভাগের সবচেয়ে উল্লেখযোগ্য প্রযুক্তি রূপান্তরের মধ্য দিয়ে MV সেগমেন্ট চলছে।
| নির্মাণের ধরন | বৈশিষ্ট্য এবং অ্যাপ্লিকেশন |
| ধাতু-ঘেরা সুইচগিয়ার | বাসবার, স্যুইচিং ডিভাইস এবং তারের সংযোগের জন্য পৃথক বগি সহ একটি মাটিযুক্ত ধাতব ঘেরের মধ্যে সমস্ত লাইভ অংশগুলি আবদ্ধ। আধুনিক ইনডোর এমভি ইনস্টলেশনের জন্য স্ট্যান্ডার্ড (আইইসি 62271-200)। |
| মেটাল-ক্ল্যাড সুইচগিয়ার | সমস্ত লাইভ অংশ এবং বগিগুলির মধ্যে সম্পূর্ণ ধাতব বাধা সহ একটি উপ-শ্রেণী। অভ্যন্তরীণ ত্রুটি নিয়ন্ত্রণের সর্বোচ্চ স্তর (IEC 62271-200 LSC2B)। |
| কিউবিকেল-টাইপ সুইচগিয়ার | অ-আর্ক-প্রতিরোধী কিউবিকেল প্যানেল লাইনআপে একত্রিত হয়। আরো অর্থনৈতিক কিন্তু নিম্ন চাপ ফল্ট কর্মক্ষমতা সঙ্গে. |
| গ্যাস-অন্তরক সুইচগিয়ার (GIS) | সমস্ত জীবন্ত অংশগুলি সিল করা SF₆-ভরা বা বিকল্প গ্যাস ঘেরে আবদ্ধ। অত্যন্ত কম্প্যাক্ট, স্থান-সীমাবদ্ধ ইনস্টলেশনের জন্য উপযুক্ত। |
| এয়ার-ইনসুলেটেড সুইচগিয়ার (AIS) | ধাতব ঘের বা খোলা কাঠামোর মধ্যে বায়ু নিরোধক ব্যবহার করে। বড় পদচিহ্ন কিন্তু সহজ এবং সাশ্রয়ী। |
রিং মেইন ইউনিট (আরএমইউ) হল একটি কমপ্যাক্ট, ফ্যাক্টরি-সিল করা MV সুইচগিয়ার অ্যাসেম্বলি যা রিং-ফিড ডিস্ট্রিবিউশন নেটওয়ার্কগুলির জন্য ডিজাইন করা হয়েছে — শহুরে এবং শহরতলির MV কেবল সিস্টেমের জন্য স্ট্যান্ডার্ড টপোলজি৷ একটি RMU সাধারণত দুটি রিং-ফিডার সুইচ পজিশন এবং সুরক্ষা ডিভাইসের সাথে এক বা একাধিক ট্রান্সফরমার ফিডার অবস্থান সরবরাহ করে।

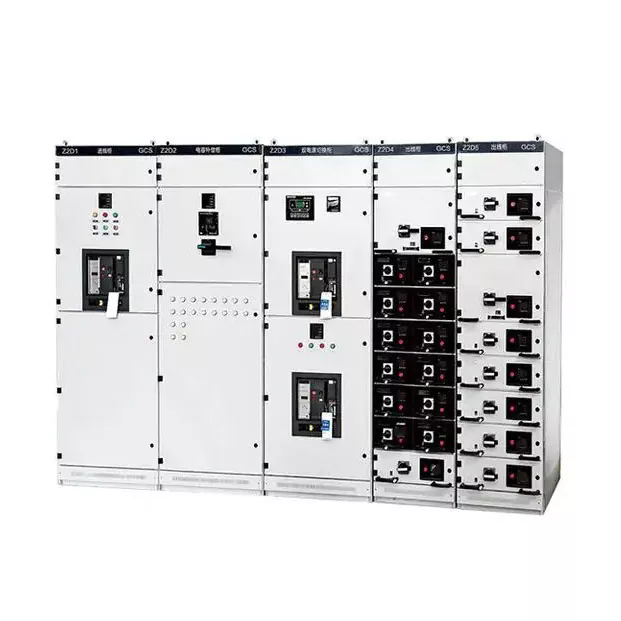

চিত্র 2 — রিং মেইন ইউনিট (আরএমইউ): বিতরণ নেটওয়ার্কের জন্য কমপ্যাক্ট এমভি সুইচগিয়ার
RMUs দুটি প্রাথমিক নিরোধক বৈকল্পিক পাওয়া যায়:
| প্রযুক্তি | অপারেটিং নীতি | মূল সুবিধা | সীমাবদ্ধতা |
| ভ্যাকুয়াম সিবি | উচ্চ ভ্যাকুয়াম ইন্টারপ্টার বোতলে আর্ক নিভিয়ে ফেলা হয়েছে | দীর্ঘ জীবন (>10,000 অপারেশন), গ্যাস নেই, কমপ্যাক্ট, কম রক্ষণাবেক্ষণ | ≤52 কেভিতে সীমাবদ্ধ |
| SF₆ CB | গ্যাস প্রবাহ চাপ চেম্বারে চাপ নিভিয়ে দেয় | উচ্চ বাধা ক্ষমতা, চমৎকার নিরোধক, কমপ্যাক্ট | উচ্চ GWP (~23,500), পরিবেশগত উদ্বেগ, গ্যাস পর্যবেক্ষণ প্রয়োজন |
| এয়ার-ব্লাস্ট সিবি | উচ্চ-চাপ বায়ু চাপ নিভিয়ে দেয় | কোন বিপজ্জনক গ্যাস, বহিরঙ্গন ব্যবহারের জন্য উপযুক্ত | বড় আকার, উচ্চ রক্ষণাবেক্ষণ, মূলত অপ্রচলিত |
সারণি 6 — MV সার্কিট ব্রেকার প্রযুক্তি তুলনা
| প্যারামিটার | সাধারণ পরিসর/মান |
| রেটেড ভোল্টেজ | 3.6 kV, 7.2 kV, 12 kV, 17.5 kV, 24 kV, 36 kV, 40.5 kV, 52 kV |
| রেট করা স্বাভাবিক বর্তমান | 630 A, 1,250 A, 1,600 A, 2,000 A, 2,500 A, 3,150 A, 4,000 A |
| শর্ট সার্কিট ব্রেকিং কারেন্ট | 12.5 kA, 16 kA, 20 kA, 25 kA, 31.5 kA, 40 kA, 50 kA |
| স্বল্প সময়ের প্রতিরোধ | রেটেড শর্ট-সার্কিট কারেন্টে সাধারণত 1 s বা 3 s |
| লাইটনিং ইমপালস উইথস্ট্যান্ড (LIWV) | 60 kV (7.2 kV ক্লাস) থেকে 250 kV (52 kV ক্লাস), প্রতি IEC 62271-1 |
| অপারেটিং মেকানিজম | স্প্রিং-চার্জড মোটর (স্ট্যান্ডার্ড); ম্যানুয়াল বা সোলেনয়েড বিকল্প |
| প্রযোজ্য মান | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
সারণি 7 — এমভি সুইচগিয়ার প্রযুক্তিগত বিশেষ উল্লেখ
উচ্চ-ভোল্টেজ সুইচগিয়ার 52 kV এর উপরে সিস্টেম ভোল্টেজে কাজ করে, সাধারণত 72.5 kV, 145 kV, 245 kV, 420 kV এবং 550 kV এর ভোল্টেজ ব্যবহার করা হয়। এই সরঞ্জামগুলি বাল্ক ট্রান্সমিশন নেটওয়ার্কের সমালোচনামূলক স্যুইচিং এবং সুরক্ষা অবকাঠামো গঠন করে — পাওয়ার সিস্টেমের সর্বোচ্চ-শক্তি স্তর, জেনারেশন সেন্টার এবং আঞ্চলিক লোড সেন্টারের মধ্যে দীর্ঘ দূরত্বে প্রচুর পরিমাণে বৈদ্যুতিক শক্তি পরিবহনের জন্য দায়ী।
এইচভি সুইচগিয়ার ব্যর্থতার পরিণতিগুলি গুরুতর: একটি প্রধান 220 কেভি ট্রান্সমিশন সাবস্টেশনে একটি একক ত্রুটিপূর্ণ সার্কিট ব্রেকার শত শত মেগাওয়াট জেনারেশন বা লোড সংযোগ বিচ্ছিন্ন করতে পারে। এইচভি স্তরে ফল্ট স্রোত থেকে সরঞ্জামের ক্ষতি বিপর্যয়কর এবং ব্যয়বহুল হতে পারে। এই প্রসঙ্গটি অত্যন্ত চাহিদাপূর্ণ কর্মক্ষমতা এবং কঠোর পরীক্ষার প্রয়োজনীয়তা ব্যাখ্যা করে যা HV সুইচগিয়ারকে অবশ্যই পূরণ করতে হবে।
এআইএস প্রযুক্তিতে, এইচভি সুইচগিয়ার উপাদানগুলি — সার্কিট ব্রেকার, সংযোগ বিচ্ছিন্নকারী, আর্থিং সুইচ, যন্ত্র ট্রান্সফরমার — লাইভ অংশ এবং পৃথিবীর মধ্যে বায়ু নিরোধক প্রদান করে খোলা-বাতাস কাঠামোতে ইনস্টল করা হয়। এআইএস সাবস্টেশনগুলি কয়েক দশক ধরে ট্রান্সমিশন-লেভেল স্যুইচিংয়ের জন্য আদর্শ এবং সরলতা, কম খরচ এবং রক্ষণাবেক্ষণ ও পরিদর্শনের সহজতার কারণে বিশ্বব্যাপী প্রচলিত রয়েছে।
AIS সাবস্টেশনের নিরাপত্তা ছাড়পত্র বজায় রাখার জন্য উল্লেখযোগ্য ভূমি এলাকা প্রয়োজন। একটি সাধারণ 220 kV AIS সাবস্টেশনের জন্য 1-3 হেক্টর প্রয়োজন হতে পারে, পর্যায় এবং পৃথিবীর মধ্যে কয়েক মিটার ক্লিয়ারেন্স সহ।
GIS প্রযুক্তিতে, সমস্ত লাইভ উপাদান সিল করা, SF₆-গ্যাস-ভরা নলাকার অ্যালুমিনিয়াম ঘেরের মধ্যে রাখা হয়। SF₆-এর উচ্চতর অস্তরক বৈশিষ্ট্যগুলি পর্যায়-থেকে-আর্থ এবং পর্যায়-থেকে-ফেজ ছাড়পত্রগুলিকে ব্যাপকভাবে হ্রাস করতে দেয়, সাবস্টেশন পদচিহ্নকে সমতুল্য AIS এলাকার 10-15% পর্যন্ত সঙ্কুচিত করে।
শহুরে ভূগর্ভস্থ সাবস্টেশন, অফশোর প্ল্যাটফর্ম, উচ্চ-উচ্চতা সাইট এবং ভারী দূষিত শিল্প এলাকাগুলির মতো স্থান-সংক্রান্ত পরিবেশে GIS পছন্দ করা হয়।

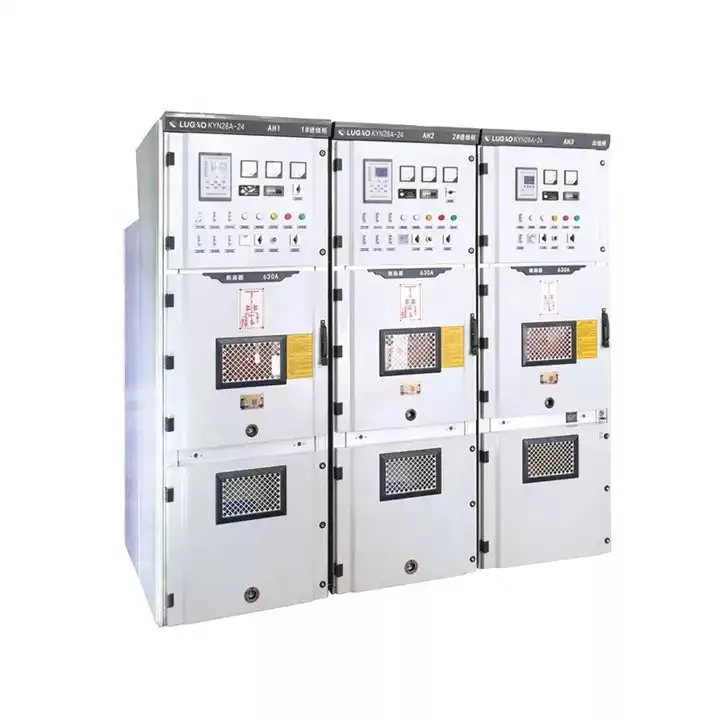

চিত্র 3 — উচ্চ-ভোল্টেজ গ্যাস-ইনসুলেটেড সুইচগিয়ার (GIS) ট্রান্সমিশন সাবস্টেশন
হাইব্রিড সুইচগিয়ার একটি একক কমপ্যাক্ট SF₆-ভরা মডিউলের মধ্যে একাধিক প্রাথমিক ফাংশন (সার্কিট ব্রেকার, সংযোগ বিচ্ছিন্নকারী, আর্থ সুইচ, বর্তমান ট্রান্সফরমার) সংহত করে। এটি এআইএস এবং জিআইএস-এর মধ্যে মধ্যবর্তী পদচিহ্ন হ্রাসের প্রস্তাব দেয়, উভয়ের মধ্যে একটি খরচে। HGIS ক্রমবর্ধমানভাবে ব্রাউনফিল্ড এক্সটেনশন এবং ক্ষমতা সংযোজনে ব্যবহৃত হচ্ছে যেখানে সম্পূর্ণ GIS খরচ-নিষিদ্ধ।
SF₆ পাফার-টাইপ বা সেলফ-ব্লাস্ট সার্কিট ব্রেকার হল প্রভাবশালী HV প্রযুক্তি। যোগাযোগের জ্যামিতি এবং চাপ নিয়ন্ত্রণের উন্নতিগুলি অপারেটিং শক্তি হ্রাস করে, বড় হাইড্রোলিক/নিউমেটিক অ্যাকুয়েটরের পরিবর্তে নির্ভরযোগ্য স্প্রিং-অ্যাকচুয়েটেড মেকানিজমকে সক্ষম করে। HV (CO₂/O₂ মিশ্রণ, ভ্যাকুয়াম ইন্টারপ্টার) এর জন্য পর্যায়ক্রমে SF₆ বিকল্পগুলি এখনও গবেষণাধীন রয়েছে, 2026 সাল পর্যন্ত সীমিত বাণিজ্যিক স্থাপনা সহ।
| প্যারামিটার | লুগাও এইচভি সুইচগিয়ার স্পেসিফিকেশন |
| ভোল্টেজ পরিসীমা | 3,600 V – 40,500 V (IEC 62271-1 ভোল্টেজ শ্রেণীর সংজ্ঞার সাথে সঙ্গতিপূর্ণ) |
| রেট করা স্বাভাবিক বর্তমান | 4,000 এ পর্যন্ত |
| শর্ট সার্কিট প্রতিরোধ | 50 kA পর্যন্ত (1 সেকেন্ড স্বল্প সময়ের প্রতিরোধ) |
| ঘেরের ধরন | সম্পূর্ণরূপে উত্তাপ ধাতু-ঘেরা ক্যাবিনেট; ইনডোর এবং আউটডোর কনফিগারেশন |
| অন্তরণ মাধ্যম | এয়ার-ইনসুলেটেড (AIS) / সলিড-ইনসুলেটেড; SF₆ কনফিগারেশন উপলব্ধ |
| মান সম্মতি | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 সিরিজ |
| সার্টিফিকেশন | CE, ISO, CCC; তৃতীয় পক্ষের টাইপ-পরীক্ষিত |
সারণি 8 — লুগাও পাওয়ার এইচভি সুইচগিয়ার প্রযুক্তিগত বিশেষ উল্লেখ
যখন সার্কিট ব্রেকার পরিচিতিগুলি লোড বা ফল্ট কারেন্টের অধীনে পৃথক হয়, তখন বৈদ্যুতিক শক্তি পরিচিতিগুলির মধ্যে একটি প্লাজমা চাপ বজায় রাখে। তাপমাত্রা 5,000-20,000 কে-তে পৌঁছায়, নির্বাপিত না হওয়া পর্যন্ত সম্পূর্ণ ফল্ট স্রোত বহন করে। ব্রেকারের আর্ক-নিভানোর ক্ষমতা — স্বাভাবিক কারেন্ট শূন্যে বাধা দেওয়ার গতি — সর্বাধিক বাধাপ্রাপ্ত ফল্ট কারেন্ট (ব্রেকিং ক্ষমতা) এবং শক্তি লেট-থ্রু নির্ধারণ করে।
বিঘ্নিত মিডিয়া, যোগাযোগ জ্যামিতি, এবং অপারেটিং মেকানিজম ডিজাইন ব্রেকার কর্মক্ষমতা এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা সংজ্ঞায়িত করে।
| মাঝারি | ভোল্টেজ পরিসীমা | ব্রেকিং পারফরম্যান্স | পরিবেশগত প্রভাব | রক্ষণাবেক্ষণ | প্রবণতা |
| ভ্যাকুয়াম | এলভি - 52 কেভি | চমৎকার | কোনোটিই নয় | খুব কম | ক্রমবর্ধমান |
| SF₆ গ্যাস | এমভি - এইচভি | চমৎকার | GWP 23,500 ⚠ | কম (সিল করা) | নিয়ন্ত্রিত ↓ |
| বায়ু (ACB) | এলভি | ভাল | কোনোটিই নয় | পরিমিত | স্থিতিশীল |
| তেল (বাল্ক) | এমভি (উত্তরাধিকার) | ভাল | আগুনের ঝুঁকি | উচ্চ | উত্তরাধিকার ↓ |
| CO₂ মিশ্রণ | MV-HV (dev) | উদীয়মান | GWP ~1 | টিবিডি | R&D ফেজ |
সারণি 9 — সুইচগিয়ার বিভাগ জুড়ে আর্ক-ভেঞ্চিং মিডিয়া তুলনা
EU F-গ্যাস রেগুলেশন (EU 2024/573) 2030 থেকে নতুন MV ইনস্টলেশনের জন্য SF₆কে পর্যায়ক্রমে বাদ দিচ্ছে৷ অন্যান্য অঞ্চলগুলিও একই রকম নিয়ম গ্রহণ করছে৷ শিল্প প্রতিক্রিয়া অন্তর্ভুক্ত:
⚠ ক্রয় নোট
20-30 বছরের জীবনকাল সহ প্রকল্পগুলির জন্য, SF₆-মুক্ত প্রযুক্তি নির্দিষ্ট করা প্রাথমিক প্রতিস্থাপনের খরচ এড়িয়ে যায়। লুগাও পাওয়ারের ভ্যাকুয়াম এবং সলিড-ইনসুলেটেড এমভি সুইচগিয়ার কমপ্লায়েন্ট, ভবিষ্যত-প্রমাণ বিকল্প প্রদান করে। সর্বোত্তম SF₆-মুক্ত সমাধানের জন্য Lugao প্রকৌশলে জড়িত হন।
| প্যারামিটার | সংজ্ঞা ও গুরুত্ব |
| রেটেড ভোল্টেজ (ইউআর) | সর্বোচ্চ সিস্টেম ভোল্টেজ সুইচগিয়ার অবিচ্ছিন্নভাবে কাজ করতে পারে। ইনস্টলেশনের সময় সর্বাধিক অপারেটিং ভোল্টেজ অতিক্রম করতে হবে। |
| রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট (আইএসসি) | সর্বোচ্চ ত্রুটি বর্তমান ব্রেকার নির্ভরযোগ্যভাবে বাধা দিতে পারে. সম্ভাব্য সিস্টেম ফল্ট বর্তমান অতিক্রম করতে হবে. |
| রেটেড শর্ট-টাইম উইথস্ট্যান্ড (আইসিডব্লিউ) | সর্বাধিক বর্তমান সুইচগিয়ার কাঠামোগত ক্ষতি ছাড়াই নির্ধারিত সময়ের জন্য (1 সেকেন্ড বা 3 সেকেন্ড) বহন করতে পারে। |
| রেট করা সাধারণ বর্তমান (Ir) | লোড বৃদ্ধির জন্য মার্জিন সহ তাপ সীমার মধ্যে সর্বাধিক ক্রমাগত লোড কারেন্ট। |
| নিরোধক স্তর (LIWV / SIWV) | লাইটনিং ইমপালস উইথস্ট্যান্ড এবং সুইচিং ইমপালস উইথস্ট্যান্ড ভোল্টেজ। ঢেউ সুরক্ষার সাথে সমন্বয় করতে হবে। |
| অভ্যন্তরীণ আর্ক শ্রেণীবিভাগ (IAC) | IEC 62271-200 বিভাগ (A, B, AB) অভ্যন্তরীণ আর্ক ফল্টের নিরাপদ নিয়ন্ত্রণ সংজ্ঞায়িত করে। |
| পরিষেবার ধারাবাহিকতা হারানো (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B বিভাগগুলি সংজ্ঞায়িত করে যে সংলগ্ন উপসাগরগুলি রক্ষণাবেক্ষণের সময় সক্রিয় থাকে কিনা। |
সারণি 10 — ক্রিটিক্যাল সুইচগিয়ার টেকনিক্যাল প্যারামিটার
| স্ট্যান্ডার্ড | শরীর | ব্যাপ্তি |
| আইইসি 62271-1 | আইইসি | HV সুইচগিয়ার এবং কন্ট্রোলগিয়ারের জন্য সাধারণ স্পেসিফিকেশন — সমস্ত ভোল্টেজ ক্লাস। |
| আইইসি 62271-100 | আইইসি | এসি সার্কিট ব্রেকার — প্রাথমিক MV/HV CB স্ট্যান্ডার্ড। |
| আইইসি 62271-200 | আইইসি | 1 kV–52 kV — MV সমাবেশগুলির জন্য AC ধাতব-ঘেরা সুইচগিয়ার৷ |
| আইইসি 62271-203 | আইইসি | 52 কেভি - ট্রান্সমিশন GIS-এর জন্য গ্যাস-অন্তরক ধাতব-ঘেরা সুইচগিয়ার (GIS)। |
| আইইসি 61439-1/-2 | আইইসি | এলভি সুইচগিয়ার অ্যাসেম্বলি — ডিজাইন যাচাইকরণ এবং রুটিন টেস্টিং। |
| ANSI/IEEE C37 সিরিজ | আইইইই | AC HV সার্কিট ব্রেকার (C37.04/06/09), MV সুইচগিয়ার (C37.20), টেস্টিং কভার করে। |
| জিবি/টি 3906 | SAC | 3.6–40.5 kV ধাতব-ঘেরা সুইচগিয়ারের জন্য চাইনিজ স্ট্যান্ডার্ড। IEC 62271-200 এর সমতুল্য। |
| IEC 60947 সিরিজ | আইইসি | এলভি সুইচগিয়ার এবং কন্ট্রোলগিয়ার - ব্রেকার, সংযোগ বিচ্ছিন্নকারী, যোগাযোগকারীর জন্য ডিভাইসের মান। |
সারণি 11 — সুইচগিয়ারের জন্য মূল আন্তর্জাতিক মান
| ধাপ | কার্যকলাপ | মূল প্রশ্ন এবং বিতরণযোগ্য |
| 1 | সিস্টেম বিশ্লেষণ | শর্ট-সার্কিট বিশ্লেষণ পরিচালনা/পর্যালোচনা। প্রতিটি অবস্থানে সর্বাধিক সম্ভাব্য ফল্ট বর্তমান নির্ধারণ করুন। |
| 2 | লোড এবং ভোল্টেজ সংজ্ঞা | রেট করা স্বাভাবিক কারেন্ট, সিস্টেম ভোল্টেজ, ভোল্টেজ রেগুলেশন, ওএলটিসি প্রয়োজনীয়তা প্রযোজ্য হলে সংজ্ঞায়িত করুন। |
| 3 | প্রযুক্তি নির্বাচন | ভোল্টেজ ক্লাস (LV/MV/HV), ইন্টারপ্রটিং মিডিয়াম (ভ্যাকুয়াম/SF₆/বায়ু), এনক্লোসার টাইপ (AIS/GIS/ধাতু-ঘেরা), ইনডোর/আউটডোর কনফিগারেশন নির্বাচন করুন। |
| 4 | মান সংজ্ঞা | প্রযোজ্য মান চিহ্নিত করুন, RFQ-তে প্রয়োজনীয় সার্টিফিকেশন (IEC, ANSI, CE, CCC, DNV, ইত্যাদি) উল্লেখ করুন। |
| 5 | সুরক্ষা সমন্বয় | রিলে ফাংশন, সময়-বর্তমান সমন্বয়, যোগাযোগ প্রোটোকল (IEC 61850, Modbus, DNP3), IAC/LSC প্রয়োজনীয়তা সংজ্ঞায়িত করুন। |
| 6 | সাইটের শর্তাবলী | তাপমাত্রা, উচ্চতা, আর্দ্রতা, দূষণ, সিসমিক জোন, ইনডোর/আউটডোর ইনস্টলেশন সংজ্ঞায়িত করুন। ডিরেটিং এবং ঘেরের চশমা নির্ধারণ করুন। |
| 7 | আরএফকিউ এবং মূল্যায়ন | সমস্যা প্রযুক্তিগত স্পেসিফিকেশন. বিড মূল্যায়ন করুন: কমপ্লায়েন্স, টাইপ টেস্ট, ডেলিভারি, সাপোর্ট, TCO। |
সারণি 12 — সাত-ধাপে স্যুইচগিয়ার স্পেসিফিকেশন এবং প্রকিউরমেন্ট প্রক্রিয়া
| ভ্যাকুয়াম/সলিড-ইনসুলেটেড এমভি সুইচগিয়ার বেছে নিন যখন... | SF₆ GIS বেছে নিন যখন... |
| SF₆ নিষিদ্ধ বা নিয়ন্ত্রিত; ভবিষ্যত-প্রমাণ, কম-পরিবেশগত-ঝুঁকি; এমভি ≤ 40.5 কেভি; কম রক্ষণাবেক্ষণ; অভ্যন্তরীণ পছন্দ | সাইট এলাকা গুরুতরভাবে সীমাবদ্ধ; ভোল্টেজ >40.5 কেভি; অত্যন্ত দূষিত বহিরঙ্গন পরিবেশ; বর্ধিত রক্ষণাবেক্ষণ ব্যবধান; hermetically সিল কর্মক্ষমতা |
সারণী 13 — প্রযুক্তি নির্বাচন নির্দেশিকা: ভ্যাকুয়াম/এসআই বনাম এসএফ₆ জিআইএস
💡 মূল অন্তর্দৃষ্টি
TCO বিশ্লেষণ: 20 বছরের পরিষেবা জীবনে, SF₆ MV সুইচগিয়ারের মোট রক্ষণাবেক্ষণ এবং জীবনের শেষ খরচ ভ্যাকুয়াম/সলিড-ইনসুলেটেড বিকল্পগুলিকে 15-25% (SF₆ পুনরুদ্ধার সহ) ছাড়িয়ে গেছে। প্রতিশ্রুতি দেওয়ার আগে এটিকে পরিমাপ করা দৃঢ়ভাবে সুপারিশ করা হয়।
Lugao Power Co., Ltd.বৈদ্যুতিক সুইচগিয়ার, পাওয়ার ট্রান্সফরমার এবং বক্স-টাইপ ট্রান্সফরমার সাবস্টেশনগুলির একটি শীর্ষস্থানীয় চীন-ভিত্তিক বিশেষজ্ঞ প্রস্তুতকারক৷ পাওয়ার ডিস্ট্রিবিউশন ইকুইপমেন্টের উপর নিবেদিত ফোকাস সহ, Lugao সম্পূর্ণ ভোল্টেজ রেঞ্জ জুড়ে গভীর প্রকৌশল দক্ষতা তৈরি করেছে — লো-ভোল্টেজ ডিস্ট্রিবিউশন সুইচগিয়ার থেকে হাই-ভোল্টেজ মেটাল-এনক্লোসড কেবিনেট — পরিবেশনকারী ইউটিলিটি, EPC ঠিকাদার, শিল্প অপারেটর, এবং নবায়নযোগ্য শক্তি প্রজেক্ট ডেভেলপারদের বিশ্বব্যাপী বাজারে।
শক্তিশালী OEM ক্ষমতা, মাল্টি-স্ট্যান্ডার্ড কমপ্লায়েন্স এবং একটি অত্যন্ত প্রতিক্রিয়াশীল কারিগরি সহায়তা দল Lugao-কে আন্তর্জাতিক প্রকল্পগুলির জন্য একটি পছন্দের সরবরাহ অংশীদার করে তোলে যার গুণমান, সম্মতি এবং প্রতিযোগিতামূলক মূল্যের প্রয়োজন।

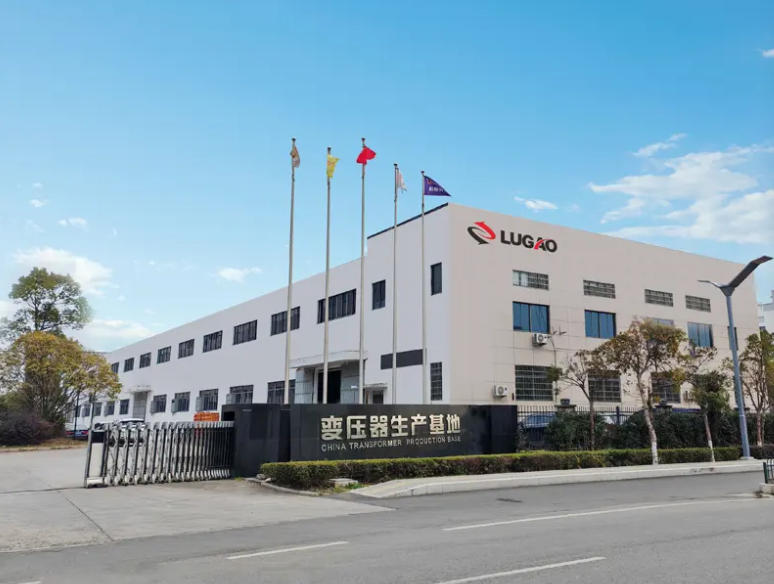

চিত্র 4 — Lugao Power Co., Ltd. উৎপাদন সুবিধা
| পণ্য | ভোল্টেজ/কারেন্ট রেঞ্জ | মান | সার্টিফিকেশন |
| LV প্রধান বিতরণ বোর্ড (MDB) | 1,000 V / 6,300 A পর্যন্ত | আইইসি 61439-1/-2, জিবি | সিই, আইএসও, সিসিসি |
| এলভি মোটর কন্ট্রোল সেন্টার (এমসিসি) | 1,000 V / 4,000 A পর্যন্ত | IEC 61439-4, IEC 60947 | সিই, আইএসও, সিসিসি |
| এমভি মেটাল-ঘেরা সুইচগিয়ার | 3.6 kV – 40.5 kV / 4,000 A পর্যন্ত | IEC 62271-200, GB/T 3906 | সিই, আইএসও, সিসিসি, টাইপ-পরীক্ষিত |
| রিং মেইন ইউনিট (আরএমইউ) | 12 kV – 40.5 kV | IEC 62271-200, IEC 62271-1 | সিই, আইএসও, সিসিসি, টাইপ-পরীক্ষিত |
| সম্পূর্ণভাবে উত্তাপযুক্ত ধাতু-ঘেরা ক্যাবিনেট | 12 kV – 40.5 kV / 4,000 A পর্যন্ত | আইইসি 62271-200 | সিই, আইএসও, টাইপ-পরীক্ষিত |
| এইচভি সুইচগিয়ার | 3,600 V – 40,500 V / 4,000 A পর্যন্ত, 50 kA | IEC 62271-100/-1, ANSI C37 | সিই, আইএসও, সিসিসি, টাইপ-পরীক্ষিত |
| কাস্টম / OEM সুইচগিয়ার | গ্রাহক স্পেসিফিকেশন প্রতি | IEC/ANSI/GB/BS (প্রতি প্রকল্প) | প্রকল্পের প্রয়োজন অনুযায়ী |
সারণী 14 — লুগাও পাওয়ার সুইচগিয়ার পণ্য পোর্টফোলিও
Lugao Power-এর উৎপাদন ও প্রকৌশল ক্রিয়াকলাপগুলি ISO 9001-এ প্রত্যয়িত, একটি কোয়ালিটি ম্যানেজমেন্ট সিস্টেম (QMS) যা পণ্য উপলব্ধির সমস্ত পর্যায়কে কভার করে — উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ, সমাপ্ত পণ্য পরীক্ষা, এবং পোস্ট-ডেলিভারি সহায়তার মাধ্যমে আগত উপাদান পরিদর্শন থেকে। QMS-তে নকশা পর্যালোচনা, সরবরাহকারীর যোগ্যতা, ক্রমাঙ্কিত পরীক্ষার সরঞ্জাম ব্যবস্থাপনা, অ-সঙ্গতি প্রক্রিয়াকরণ, এবং সংশোধনমূলক কর্মের নিয়ন্ত্রিত পদ্ধতি অন্তর্ভুক্ত রয়েছে।
টাইপ টেস্টিং — স্বীকৃত থার্ড-পার্টি হাই-ভোল্টেজ টেস্টিং ল্যাবরেটরিতে প্রোটোটাইপ ইউনিটে পরিচালিত — যাচাই করে যে ডিজাইনটি সমস্ত নির্দিষ্ট কর্মক্ষমতা প্রয়োজনীয়তা পূরণ করে। Lugao এর মানক পণ্য লাইন প্রযোজ্য IEC এবং GB মান অনুযায়ী টাইপ-পরীক্ষিত হয়। প্রাক-যোগ্যতা ডকুমেন্টেশন প্যাকেজের অংশ হিসাবে স্বীকৃত পরীক্ষাগার থেকে টাইপ পরীক্ষার রিপোর্ট (KEMA, TÜV Rheinland, SGS, CPRI, এবং CEPRI সহ) পর্যালোচনার জন্য উপলব্ধ।
MV সুইচগিয়ার (IEC 62271-200) এর জন্য টাইপ টেস্টের মধ্যে রয়েছে:
| রুটিন পরীক্ষা | স্ট্যান্ডার্ড / গ্রহণযোগ্যতার মানদণ্ড |
| শক্তি ফ্রিকোয়েন্সি প্রতিরোধ | 1 মিনিটের জন্য রেট ইনসুলেশন লেভেলে ভোল্টেজ প্রয়োগ করা হয়েছে — কোনো ফ্ল্যাশওভার বা বিঘ্নিত স্রাব নেই |
| অন্তরণ প্রতিরোধের | মেগার পরীক্ষা 2.5 কেভি বা 5 কেভি ডিসিতে; বেসলাইন এবং সর্বনিম্ন গ্রহণযোগ্যতার থ্রেশহোল্ডের তুলনায় ফলাফল |
| মেকানিক্যাল অপারেশন টেস্ট | সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্ন অপারেটিং প্রক্রিয়া চক্র; অপারেটিং সময় এবং ভ্রমণ পরিমাপ |
| ইন্টারলকিং যাচাইকরণ | সমস্ত নিরাপত্তা ইন্টারলক (যান্ত্রিক এবং বৈদ্যুতিক) ভুল সুইচিং ক্রম রোধ করতে যাচাই করা হয়েছে |
| সুরক্ষা রিলে কার্যকরী পরীক্ষা | রিলে সেটিংসের বিরুদ্ধে পরীক্ষা করা সমস্ত কনফিগার করা সুরক্ষা ফাংশন; ট্রিপ সময় স্পেসিফিকেশন যাচাই |
| তারের এবং নিয়ন্ত্রণ সার্কিট চেক | সমস্ত নিয়ন্ত্রণ এবং সেকেন্ডারি তারের ধারাবাহিকতা, পোলারিটি এবং নিরোধক অনুমোদিত অঙ্কনের বিরুদ্ধে যাচাই করা হয়েছে |
| চাক্ষুষ এবং মাত্রিক পরিদর্শন | সমস্ত উপাদান, লেবেলিং, বাসবার চিহ্ন এবং সংযোগগুলি অনুমোদিত উত্পাদন অঙ্কনের বিরুদ্ধে যাচাই করা হয়েছে |
সারণী 15 — সুইচগিয়ারের জন্য লুগাও পাওয়ার রুটিন টেস্ট প্রোগ্রাম
গুণমান প্রতিশ্রুতি
প্রতিটি লুগাও পাওয়ার সুইচগিয়ার চালানের সাথে একটি সম্পূর্ণ প্রযুক্তিগত ডকুমেন্টেশন প্যাকেজ থাকে: সমস্ত পরিমাপিত মান এবং গ্রহণযোগ্যতার মানদণ্ড সহ রুটিন টেস্ট রিপোর্ট, টাইপ টেস্ট সার্টিফিকেট রেফারেন্স, ম্যাটেরিয়াল সার্টিফিকেট, পরীক্ষার সরঞ্জামের ক্রমাঙ্কন রেকর্ড, মাত্রিক পরিদর্শন রেকর্ড এবং তৈরি অঙ্কন। অনুরোধের ভিত্তিতে তৃতীয় পক্ষের পরিদর্শন এবং সাক্ষী FAT ব্যবস্থা করা যেতে পারে।
